供应英飞凌场效应管SPD02N60C3
| 价 格： | 面议 | |
| 型号/规格： | SPD02N60C3 | |
| 品牌/商标： | INFINEON（英飞凌） | |
| 封装形式： | TO-252 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 功率特征： | |
型号/规格:SPD02N60C3 品牌/商标:INFINEON（英飞凌） 封装形式:TO-252 环保类别:无铅环保型 安装方式:贴片式 包装方式:卷带编带包装
1、结型场效应管的管脚识别：场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电
场效应管
阻。当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D和源极S（可互换），余下的一个管脚即为栅极G。对于有4个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。
2、判定栅极：用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。若两次测出的阻值都很小，说明均是正向电阻，该管属于N沟道场效应管，黑表笔接的也是栅极。
3 、制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。源极与漏极间的电阻约为几千欧。注意不能用此法判定绝缘栅型场效应管的栅极。因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。
4、估测场效应管的放大能力，将万用表拨到R×100档，红表笔接源极S，黑表笔接漏极D，相当于给场效应管加上1.5V的电源电压。这时表针指示出的是D-S极间电阻值。然后用手指捏栅极G，将人体的感应电压作为输入信号加到栅极上。由于管子的放大作用，UDS和ID都将发生变化，也相当于D-S极间电阻发生变化，可观察到表针有较大幅度的摆动。如果手捏栅极时表针摆动很小，说明管子的放大能力较弱；若表针不动，说明管子已经损坏。
由于人体感应的50Hz交流电压较高，而不同的场效应管用电阻档测量时的工作点可能不同，因此用手捏栅极时表针可能向右摆动，也可能向左摆动。少数的管子RDS减小，使表针向右摆动，多数管子的RDS增大，表针向左摆动。无论表针的摆动方向如何，只要能有明显地摆动，就说明管子具有放大能力。本方法也适用于测MOS管。为了保护MOS场效应管，必须用手握住螺钉旋具绝缘柄，用金属杆去碰栅极，以防止人体感应电荷直接加到栅极上，将管子损坏。
MOS管每次测量完毕，G-S结电容上会充有少量电荷，建立起电压UGS，再接着测时表针可能不动，此时将G-S极间短路即可。
深圳创达盛高科电子商行是一家世界各大电子元器件的经销商，本公司的特点是货源供应快捷，现货库存量大，型号齐全。我公司自成立之日起一直本着信誉至上，质量，价格公道，交货快捷的宗旨，竭诚为您服务，如果您有需求，我们将以最快的时间给您答复，望广大新老客户来电垂询。我们热诚欢迎广大商客前来洽谈合作、共商业务，成为长期友好的合作伙伴，共创繁荣！共创辉煌业绩 ! ......
本公司专营：集成电路、光电藕合器、二三极管，场效应管，继电器。长期备有大量现货，欢迎洽谈订购
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蔡海鹏
- 电话：0755-33068156
- 传真：0755-33068157
- 手机：13926544383
- QQ ：
供应英飞凌场效应管SPD06N80C3
信息内容：二极管LED显示屏/显示器件/配件三极管场效应管（模块）可控硅/晶闸管单片机电源IC固定电阻器微调电位器电位器电容器电感器压电陶瓷元件石英晶体器件声表面器件连接器开关天线电子调谐器/高频头保险丝印刷线路板变压器电源/稳压器电声元件电声(扬声器)配件传感器变送器继电器变频器微特电机放电管逆变器放大器电池/蓄电池光电子/光纤/激光电子管/微波磁控管PLC/可编程控制器编码器安防监控器材IT/电子产品成套件电子测量仪器电子产品试验设备电子产品制造设备仪器/仪表电子材料防静电产品五金/工具其他未分类 MOSFET结型场效应管IGBT模块IPM模块PIM模块GTR达林顿模块其他场效应管模块 产品属性： 详细填写产品属性，吸引更多客户，增加成交机会。 *型号/规格： *品牌/商标： 请选择NXP（恩智浦）NSFAIRCHILD（飞兆）ROHM（罗姆）RENESAS（瑞萨）ON（安森美）ST（意法半导体）NECMITSUBISHI（三菱）PANASONIC（松下）IRINFINEON（英飞凌）HITACHI（日...

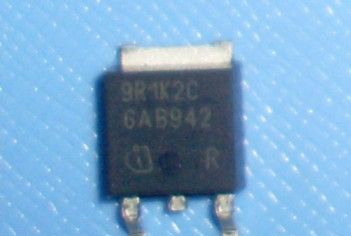

供应英飞凌场效应管IPD90R1K2C3
