供应台湾UTC友顺场效应管7N60L
| 价 格： | 面议 | |
| 型号/规格： | 7N60L | |
| 品牌/商标： | UTC | |
| 封装形式： | TO-220 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 单件包装 | |
| 功率特征： | |
供应台湾UTC友顺场效应管7N60L
型号/规格:7N60L 品牌/商标:UTC 封装形式:TO-220 环保类别:无铅环保型 安装方式:直插式 包装方式:单件包装
电阻法测电极
根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个
dzsc/18/7129/18712903.jpg
场效应管
电极。具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极G。也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。若两次测出的电阻值均很大，说明是PN结的反向，即都是反向电阻，可以判定是N沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向PN结，即是正向电阻，判定为P沟道场效应管，黑表笔接的也是栅极。若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
电阻法测好坏
测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。具体方法：首先将万用表置于R×10或R×100档，测量源极S与漏极D之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。然后把万用表置于R×10k档，再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。要注意，若两个栅极在管内断极，可用元件代换法进行检测。
深圳创达盛高科电子商行是一家世界各大电子元器件的经销商，本公司的特点是货源供应快捷，现货库存量大，型号齐全。我公司自成立之日起一直本着信誉至上，质量，价格公道，交货快捷的宗旨，竭诚为您服务，如果您有需求，我们将以最快的时间给您答复，望广大新老客户来电垂询。我们热诚欢迎广大商客前来洽谈合作、共商业务，成为长期友好的合作伙伴，共创繁荣！共创辉煌业绩 ! ......
本公司专营：集成电路、光电藕合器、二三极管，场效应管，继电器。长期备有大量现货，欢迎洽谈订购
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蔡海鹏
- 电话：0755-33068156
- 传真：0755-33068157
- 手机：13926544383
- QQ ：
供应仙童场效应管IRF830B
信息内容：型号/规格:IRF840B 品牌/商标:FAIRCHILD（飞兆） 封装形式:TO-220 环保类别:无铅环保型 安装方式:直插式 包装方式:单件包装 1）场效应管是电压控制器件，它通过VGS来控制ID； （2）场效应管的输入端电流极小，因此它的输入电阻很大。 （3）它是利用多数载流子导电，因此它的温度稳定性较好； （4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数； （5）场效应管的抗辐射能力强； （6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。 交流参数 低频跨导gm它是描述栅、源电压对漏极电流的控制作用。 极间电容场效应管三个电极之间的电容，它的值越小表示管子的性能越好。 极限参数 漏、源击穿电压当漏极电流急剧上升时，产生雪崩击穿时的UDS。 栅极击穿电压结型场效应管正常工作时，栅、源极之间的PN结处于反向偏置状态，若电流过高，则产生击穿现象。 深圳创达盛高科电子商行是一家世界各大电子元器件的经销商，本公司的特点是货源供应快捷，现货库存量大，型号...

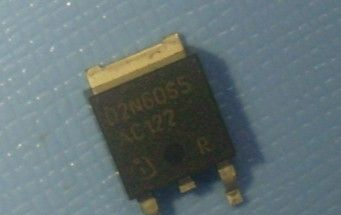

供应英飞凌场效应管SPD02N60S5
信息内容：供应英飞凌场效应管SPD02N60S5 型号/规格:SPD02N60S5 品牌/商标:INFINEON（英飞凌） 封装形式:TO-252 环保类别:无铅环保型 安装方式:贴片式 包装方式:卷带编带包装 绝缘栅场效应管 1、绝缘栅场效应管（MOS管）的分类：绝缘栅场效应管也有两种结构形式，它们是N沟道型和P沟道型。无论是什么沟道，它们又分为增强型和耗尽型两种。 2、它是由金属、氧化物和半导体所组成，所以又称为金属—氧化物—半导体场效应管，简称MOS场效应管。 3、绝缘栅型场效应管的工作原理(以N沟道增强型MOS场效应管)它是利用UGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。 场效应管的工作方式有两种：当栅压为零时有较大漏极电流的称为耗散型；当栅压为零...
