0-10ma/0-20MA/4-20MA无源信号隔离变送器发生器
| 价 格： | 面议 | |
| 型号/规格： | 埃索雷森 | |
| 品牌/商标： | ASLS |
SIP12 脚 无源电流环隔离放大器IC
产品概述：
PCL420系列模拟信号隔离放大器IC采用电磁隔离模式和高效能回路窃电技术，有效的解决了电流信号隔离对供电电源的依赖问题，实现了4～20mA标准信号的高精度及高线性度的隔离；产品大大简化了用户的设计，提高了PCB的空间利用率。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。
产品特点：
l 工业级温度范围: -25 ~ +75 ℃
l 信号：输入/输出 3000VDC隔离
l 0-5mA/0-10mA/0-20mA/ 4-20mA等电流环信号的隔离
l 低成本、小体积, SIP 12Pin，UL94V-0标准阻燃封装 PCB焊接
l 电路结构简单可靠
l 使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在
产品应用
l 直流电流环隔离
l 克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题
l 实现模拟信号之间的互相自由连接
l 模拟信号地线干扰抑制
l 克服变频器带来的干扰
|
参 数 |
条 件 |
最小值 |
典型值 |
值 |
单位 |
|
隔离电压 绝缘阻抗 漏电流 |
30S
240Vrms，50Hz |
|
3000 10¹²‖1 0.5 |
|
VDC Ω‖Pf uA |
|
温漂 非线性度 |
-25~+75℃ 全量程范围内 |
|
±35 ±0.1 |
±50 ±0.2 |
PPm/℃ %FSK |
|
输入信号电压范围 |
|
7.5 |
|
32 |
V |
|
输出线性范围 输出电流 Io 输出压降 Voh |
Io=20mA |
0.03 0.03
|
4
3 |
20 40 4 |
mA mA V |
|
输出信号纹波 |
|
|
5 |
|
mVrms |
|
频率响应（信号带宽） |
Io=20mA |
|
50 |
|
Hz |
|
重量 |
|
|
8 |
|
g |
产品技术参数
产品尺寸与PCB布板图 包装管尺寸
|
Pin引脚 |
引脚功能说明 |
|
|
1 |
Iin+ |
信号输入 |
|
2 |
GND |
信号输入 |
|
3~8 |
|
空脚 |
|
9,10 |
Io- |
信号输出 |
|
11.12 |
Io+ |
信号输出 |
产品备注：
1、对产品频率响应和电流输出的负载能力有要求的客户，请在产品订购时说明。
2、对引脚长度有要求的客户，请把引脚的长度加在备注栏内。
3、有其他技术参数的要求请电话咨询或者发邮件到邮箱咨询szasls@163.com。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李超
- 电话：0755-13066817876
- 传真：0755-83165544
- 手机：13066817876
- QQ ：

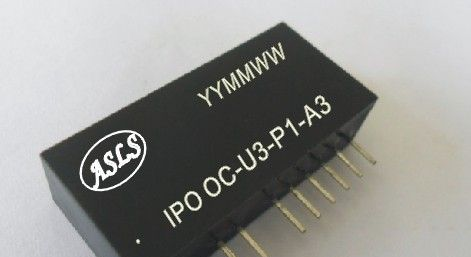

4-20mA转0-5V隔离转换器
信息内容：IPO OC系列模拟信号隔离放大器是一种将输入信号隔离放大、转换成按比例输出的直流信号混合集成厚模电路。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。该模块内部嵌入了一个高效微功率的电源，可以向输入端和输出端提供隔离的的电源和一个模拟信号输出的光电耦合隔离放大器，该产品大大简化了用户的设计，提高了PCB的空间利用率。由于内部采用了线性光电隔离技术相比电磁隔离具有更好的搞EMC干扰和空间电磁干扰。此系列产品只需外部加零点和满度调节电位器就可以实现模拟信号的隔离放大和传输。 产品特点： ● 工业级温度范围: -25 ~ +85 ℃ ● 电源、信号：输入/输出 3000VDC 三隔离 ● PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。 ● 0-75mV/0-2.5V/0-5V/0-10V等电压信号和0-1mA /0-10mA/0-20mA/ 4-20mA等电流信号 之间的相互隔离、放大及转换 ● 低成本、小体积, SIP 12Pin，UL94V-0标准阻燃封装 PCB焊接 ● 有较强的抗EMC电磁干扰和抑制高频信号空间干扰特性 ● 使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体...

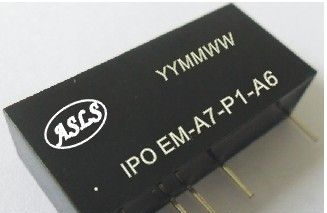

信号隔离放大器0-10V转0-2.5V
