供应JGL-11过流继电器
| 价 格： | 面议 | |
| 型号/规格： | JGL-11 | |
| 品牌/商标： | 上海聚仁 |
一、 JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器
二、 JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器主要技术指标
1、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16静态反时限过流继电器额定值：50Hz交流5A，波形畸变不超过2%。
2、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16静态反时限过流继电器过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，
3、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。
4、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。
5、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16返回系数：不小于0.9。
6、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16反时限特性曲线动作方程：t：反时限动作时间 K：延时曲线系数（整定范围0.1～9.9）
Is：JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16整定电流值 I：实际输入电流值 （注：I/Is 不大于1.2为不推荐使用段）
7、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16反时限特性时间整定误差： a) 当 I/Is＜2 时,平均误差不大于10%；b) 当 I/Is＞2 时,平均误差不大于5%+30ms。
三、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器概述
1、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时，JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器能按预定的时限可靠动作，发出信号或切除故障部分。
2、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器整定范围为2-9.9A级差为0.1A；精度高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。
3、JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；JGL-11、JGL-12、JGL-13、JGL-14、JGL-15、JGL-16系列静态反时限过流继电器机械行业标准JB3346-83《反时限过流继电器技术条件》。
dzsc/18/7014/18701473.jpg
dzsc/18/7014/18701473.jpg
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张先生
- 电话：021-37196376
- 传真：021-37195759
- 手机：18918269300
- QQ ：
供应10kV高压开关柜保护和测控装置
信息内容：RGP101通用型微机综合保护装置是上海聚仁电力科技有限公司在总结了国内外同行多年应用经验基础上，结合国内 综合自动化系统的实际特点，开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术 产品，是构成智能化开关柜的理想电器单元。多种功能的高度集成，灵活的配置，友好的人机界面，使得RGP101 通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直 接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。 RGP101通用型微机综合保护装置的应用范围 RGP101通用型微机综合保护测控装置内置一个由二十多个标准保护程序构成的保护库，具有对一次设备电压电 流模拟量和开关量的完整强大的采集功能，自带自适应型操作回路，配备标准RS485和工业CAN通讯口。以上基 本功能通过合理配置可实现以下间隔的保护和测控功能： （1）35KV进线保护测控 （2）35KV主变压器高压侧后备保护测控及非电量保护 （3）35KV主变压器低压侧后备保护测控及非电量保护 （4）10（6）KV进线单元保护测控 （5）10（6）KV出...

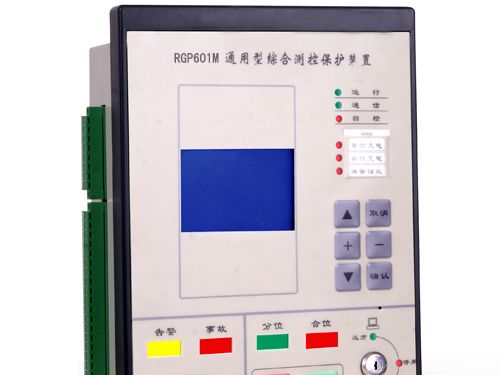

供应35kV变压器保护测控装置RGP601M
信息内容：RGP601M保护功能配置如下： 1，I段过流（速断）保护（带方向闭锁、低压闭锁、负压闭锁、定值加倍） 2，Ⅱ段过流（限时速断）保护（带方向闭锁、低压闭锁、负压闭锁、定值加倍） 3，Ⅲ段过流（定时限过流）保护（带方向闭锁、低压闭锁、负压闭锁、保护退出） 4，反时限过流保护（IEC标准反时限四种特性曲线） 5，后加速保护 6，过负荷保护 7，负序电流保护 8，零序电流保护 9，单相接地选线保护 （可选五次谐波判据） 10，过电压保护 11，低电压保护 12，失压保护 13，负序电压保护 14，风冷控制保护 15，零序电压保护 16，低周减载保护 （带电压闭锁、滑差闭锁、欠流闭锁） 17，低压解列保护 （带滑差闭锁、欠流闭锁） 18，重合闸保护 （带检无压、检同期） 19，备自投保护（带自投自复，检无压，检无流） 20，过热保护 21，逆功率保护 22，启动时间过长保护 23，定时限Ix过流保护 24，反时限Ix过流保护 （IEC标准反时限四种特性曲线） 25，保护选项：电动机参数（注1） 26，保护选项：PT控制（注2） ...
