供应【JSJW-6，JSJW-10电压互感器】质优价廉
| 价 格： | 1.00 | |
| 型号/规格： | | |
| 品牌/商标： | |
JSJW-10，JDJ-35，JDJ2-35电压互感器[详细内容]
JSJW-10户外或户内、三相油浸式电压互感器为改进型小体积三相,油浸式五柱铁芯型电压互感器产品。此电压互感器分户外或户内型。适用于50Hz或60Hz、额定电压为6kV线路中作电压、电能测量以及继电保护作用。da，dn为剩余电压绕组接成开口三角形输出端子，在无接地故障时残余电压小于等于10V，当线路的一相发生接地短路故障时da、dn输出100V电压，供继电保护用，当电压互感器在额定电压下励磁时，能承1秒外部短路而无损伤。
JSJW-10型三相-油浸式电压互感器，系油浸式，户内型产品，适用于频率为50赫兹的三相交流线路上，作为测量电压，电能及继电保护之用。
二、使用条件1.安装场所：户外型：户外；户内型：户内；
2.环境温度：户外型：-25C~+40C的范围内
户内型：-5C~ +40C的范围内，空气湿度不大于85%;
3.海拔：海拔1000米以下使用；
4.安装场所无腐蚀性的气体
三、结构简介JSJW-10系列三相油浸式电压互感器的铁芯采用冷轧硅钢片叠成，带有旁铁辘的五柱结构，三相共有三个绕组分别套在铁芯中间的三个芯柱上。器身用铁芯夹件固定在箱盖上，箱盖上装有高低压出线瓷套、铭牌、吊攀及带有呼吸孔的注油塞。电压互感器产品按结构分为立式，卧式。产品按使用场分为户外，户内 JDJ-35 、JDJ2-35 型电压互感器使用说明书
一、概述
本型电压互感器为单相双绕组、油浸户外式产品。适用于交流50Hz、35kV电路中，供电压、电能和功率的测量以及继电保护用。
本型电压互感器可用于单相及三相线路。用于三相线路时，可用两只电压互感器接成V型接线，其接线见右图：
二、结构简介
本型电压互感器的铁芯由条形硅钢片叠成三芯柱式。在中柱上套有二次绕组和一次绕组，二次绕组均绕在绝缘筒上，一次绕组对称分段，绕在另一个绝缘筒上，绕组两端放有静电环，首末两段最外层放有静电屏，两个绕组均为多层圆筒式，一次绕组套在二次绕组外面，绕组之间留有油道。
器身用铁芯夹件固定在油箱盖上，箱盖上装有注油塞及储油柜，储油柜的顶部带有呼吸孔的塞子，底部装有油塞，它的端部装有板式油表，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底焊有支架，支架上有四个安装孔。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘超
- 电话：0577-62708107
- 传真：0577-62707813
- 手机：18726349075
- QQ ：
供应【JSJB-6，JSJB-10电压互感器】质优价廉
信息内容：JSJB-10、JSJW-10型电压互感器为三相双圈三柱油浸式电压互感器，供额定频率为50Hz、额定电压为6,10kV，中性点不直接接地的电力系统中作电流、电能测量和继电保护用。 本产品性能符合IEC186标准和GB1207-97《电压互感器》。 供应高低压电流、电压互感器，计量箱，组合互感器，零序互感器、放电线圈、限流电抗器、环形线圈、避雷器，监测器，脱离器，放电计数器，隔离开关，绝缘子，消谐器，熔断器，真空断路器。规格齐全，特殊规格可定做！优质的产品，合理的价格，欢迎来电联系！ （全天提供技术咨询，为你解答产品技术问题！）本公司宗旨：诚信经营，质量，服务至上。（产品信息防伪标示：“lianglamei@gmail.com” “手机：13758437898”） 低压互感器部分型号： LQZ(J)1-0.66、LQZJ4-0.66；LM-0.5；LMZ1-0.5、LMZJ1-0.5；LMZ1-0.66、LMZJ1-0.66；LMZ2-0.66、LMZ3-0.66；LMZW1-0.5、LMZW2-0.5系列；BH-0.66系列Ⅰ、Ⅱ、Ⅲ型；SDH/CDS、MES、MSQ/MFO、LN-0.66、LMK-0.66系列；LQG-0.66、LQG-0.5系列； BLZ-1K；MR、PR、RCT系列电流互感器；电度表用精密电流互感器；小型微型零序电流互感器；磁环线圈；JDZ-1、JDG4-0.5、JDG-0.5系列；JSGW-0.5电压互感器...
供应【JDJ2-3，JDJ2-6，JDJ2-10电压互感器】质优价廉

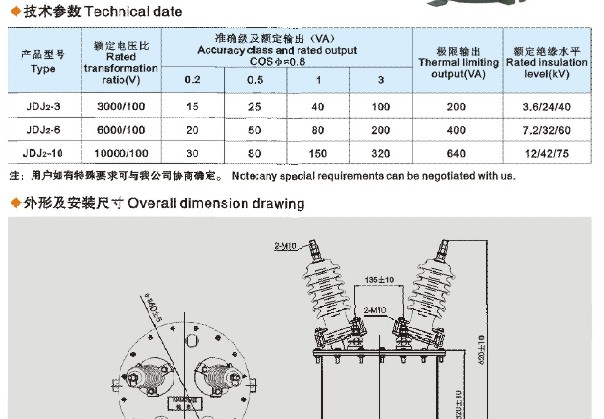

信息内容：dzsc/18/7010/18701080.jpg 本型电压互感器为单相双绕组、油浸户外式产品，适用于交流50~60Hz、10kV线路中，供电压、电能和功率的测量以及继电保护用。 本型电压互感器可用于单相及三相线路。用于三相线路时，可用两只互感器接成V型。 本型电压互感器依据标准IEC60044-2 。 结构简介 本型电压互感器的铁芯由条形硅钢片叠成。在中间铁芯柱上套有两个绕组（一次绕组及二次绕组），二次绕组绕在绝缘纸筒上，一次绕组分段绕在二次绕组外面的绝缘胶纸筒上，胶纸筒与二次绕组间设有油道。器身利用铁芯夹件固定在箱盖上，箱盖上带有呼吸孔的注油塞和产品铭牌。 1、 接地及出线端子 1.1 接地螺栓及接地符号： 电压互感器应有直径为8mm的接地螺栓或其它供接地连接用的零件（例如面积足够且有连接孔的接地板），接地处应有平坦的金属表面，并在其旁标有明显的接地符号或“地”字样，这些接地零件皆应有可靠的防锈镀层或采用不锈钢材料。 1.2出线端子： 电压互感器一次二次端子螺杆直径为10mm，出线端子应用铜或铜合金制成，并有可靠的防锈镀层。二次出线端子板防锈性能应良好。 2...
