供应TH2882A-3线圈匝间绝缘测试仪
| 价 格： | 6800.00 | |
| 型号/规格： | TH2882A-3 | |
| 品牌/商标： | TH |
简要说明：
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。 TH2882A-3脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。 该系列产品将标准线圈的采样波形存储于仪器中，测试时将被测波形与标准波形比较，根据设定的判据（面积、面积差、相位差、电晕等）以判定被测线圈的优劣。 脉冲式线圈测试仪需在尽可能不损坏被测件的条件下测试其电气性能，首要条件是能在短暂的瞬间以较低的能量施加于被测件以判别线圈的品质。 测量时将与标准线圈测量时同样的脉冲通过电容器放电施加于被测线圈，由于线圈电感量、杂散电容和Q值的存在，将响应一个对应于该放电脉冲的电压衰减波形，比较该衰减波形的某些特征，可以检测线圈匝间和层间短路及圈数和磁性材料的差异, 如果施加一个高电压脉冲，根据出现的电晕或层间放电来判断绝缘不良。
规格表：
产品型号：
TH2882A-3
脉冲式线圈测试仪
测量功能
测量对象
脉冲能量
线圈电感量范围
波形采样
采样率
分辨率
采样长度
输入阻抗
测量速度
显示波形测量
测量重复精度
触发方式
平均次数
显示器
显示内容
单相线圈
≤0.09焦耳
≥ 10μH
40 MSPS, 20 MSPS, 10 MSPS, 5 MSPS, 2.5MSPS,1.25 MSPS, 625 kSPS, 312 kSPS, 156 kSPS
8 位
960 字节
10 MΩ (电阻分压器)
5.5 (波形显示OFF)
3.3 (波形显示ON)
电压，时间，频率
±1%
内部 /手动(脚控) /外部/总线
1—99
320×240图形LCD显示，
240×200点波形显示
设定参数, 标准与被测波形，测量与比较结果
测试信号
脉冲峰值电压
脉冲电压准确度
电压控制方式
300V-3000V可编程，50V步进
±5%设定值±5V
正常：编程设定测试端开路时电压
恒定：电压自动控制，不受绕线阻抗影响
比较器
比较方式
判别输出
报警音量
面积比较，面积差比较，电晕放电，相位差比较
PASS/FAIL 显示, 报警
长高，长低，单短，双短，关
其它
存储器
接口
仪器内部可存储60组标准波形
USB盘可存储800组波形
HANDLER，RS232C，GPIB(选件)，SCANNER (选件)
工作温度、湿度
0℃－40℃, ≤ 90%RH
电源要求
电压
频率
198V－242V AC, 99V－121V AC
47.5Hz－63Hz
功耗
≤ 40VA
体积(W×H×D)
350mm×135mm×400mm
重量
约7.5 kg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘欢
- 电话：0769-33398507
- 传真：0769-86250565
- 手机：18925456170
- QQ ：
供应310变压器电感圈数相位测试仪
信息内容：产品说明： Model:310圈数相位测试仪 Turn Ratio ＆ Phase Detector 310圈数相位测试仪可使用于变压器件生产厂，收录机，电视机，整机生产厂或有关科研单位，作为产品验收，检验，样品分析的测试仪器。100组内部仪器设定，减少重复设定参数的时间，将是你提高产品质量和工作效率的辅助工具。 主要特征： ■ 测试参数 （初级线圈NP，次级线圈NS） （初级圈电压VP，次级圈电压VS） （次■ 级圈NS，初级圈NP） ■ 测试电压 0.1V-10V，0.1V/step ■ 测试频率 1K，15.75K，20K，50K ■ 测量速度 快速5means./sec 慢速2.58means./sec ■ 储存/呼叫 100组仪器设定，20脚扫描功能 ■ 触发模式 自动/手动 ■ 判定方式 良品/不良品判定 ■ 具有按键锁定功能 ■ 主机可单独测试或与测试合连接扫描测试 ■ 每组线圈测试速度高达200ms 规格表: 型号 310 测试参数 初级线...

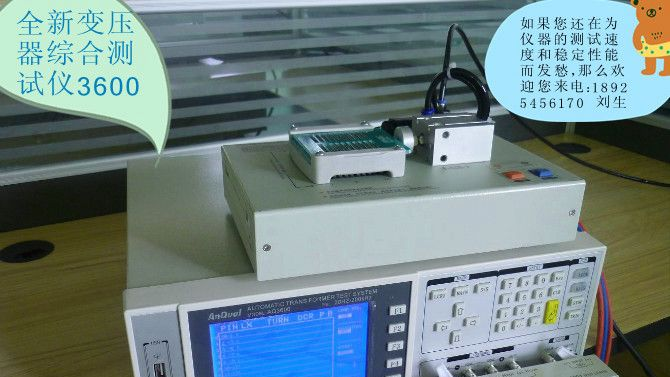

供应3600升级版变压器综合测试仪
