供应OCXO7050有源晶振
| 价 格： | 面议 | |
| 型号/规格： | 32.768KHz-300MHz | |
| 品牌/商标： | XTY | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 主要用途： | |
1 1 1 1 ．石英晶体振荡器规格参数 ．石英晶体振荡器规格参数 ．石英晶体振荡器规格参数 ．石英晶体振荡器规格参数
1 标称频率 Nominal Frequency 32.768KHz~300MHz
2 外 形 Holder Type 方 型
3 工作电压 VS 1.8V ～ 5.5V ± 10 ％
4
调整频差 (25 ℃ ) Frequency Stability (25
℃ )
± 50 ppm 、 100 ppm
5 输出波形 Wave form 方 波
6 输出幅度 O utput Voltage ≥ 2.2V
7 上升时间 Rise time ≤ 10ns Max
8 下降时间 Fall time ≤ 10ns Max
9 电源电压稳定度对频率影响 ± 10% ≤± 5 ppm ~50PPM
10 占控比 Duty 45 % ～ 55%
11 工作温度范围 Operating Temperature
Range
- 20 ℃ ~+ 70 ℃
12 温度频差 Frequency Stability vs.
Temp
± 3 0ppm
13 存储温度范围 Storage Temperature
Range
- 50 ℃ ~+ 150 ℃
14 输出负载 Output Impedance 1~10TTLorCOMS 15~50PF
15 年老化率 Aging Rate a Year ± 3ppm
16 工作电流 Current ≤ 20mA
5 5 5 5 ．特性 ．特性 ．特性 ．特性
标准环境条件： 标准环境条件： 标准环境条件： 标准环境条件：
环境温度： 15 ℃ ~ 35 ℃ （高低温试验除外）
相对湿度： 45% ~ 85%
大气压力： 86 ~ 106KPa
工作温度范围： 工作温度范围： 工作温度范围： 工作温度范围： -20 ℃ ~ 70 ℃
除非另有规定 ， 频率和电阻的测量在下述条件下进行 ： 被测谐振器应在
基准温度下达到热平衡后进行测试，基准温度 25 ± 2 ℃ 。
储存温度范围 储存温度范围 储存温度范围 储存温度范围 ： -40 ℃ ~ +85 ℃
5.1 5.1 5.1 5.1 机械特性试验： 机械特性试验： 机械特性试验： 机械特性试验：
规定试验后在基准温度下静置 1 小时后方可测量。
5.1.1 5.1.1 5.1.1 5.1.1 跌落： 跌落： 跌落： 跌落： 试验前后频率变化 ≤± 5ppm ，电阻变化 ≤± 1 0% ，且无机械损伤。
试验方法按 GB/T2423 .8-1995 “ 方法二 ： 重复自由跌落 ” 进行 ， 有关规定
如下：
a ． 试验表面 : 30m m 厚硬质木板；
b ． 跌落高度： 75cm
c ． 跌落次数： 3 次；
5.1.2 5.1.2 5.1.2 5.1.2 振动： 振动： 振动： 振动： 试验前后频率变化 ≤± 5ppm ，电阻变化 ≤± 10% ，且无机械损伤。
试验方法按 GB2423 .10 “ 试验 Fc ： 振动试验方法 ” 进行 ， 有关规定如下 ：
a ． 振动频率： 10 ~ 55Hz ；
b ． 振幅： 0.75 mm ；
c ． 方向： X 、 Y 、 Z 三个方向；
d ． 扫描次数： 20 次；
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘小姐/许先生
- 电话：0755-61663616/83981905
- 传真：0755-83986448
- 手机：13826547921
- QQ ：

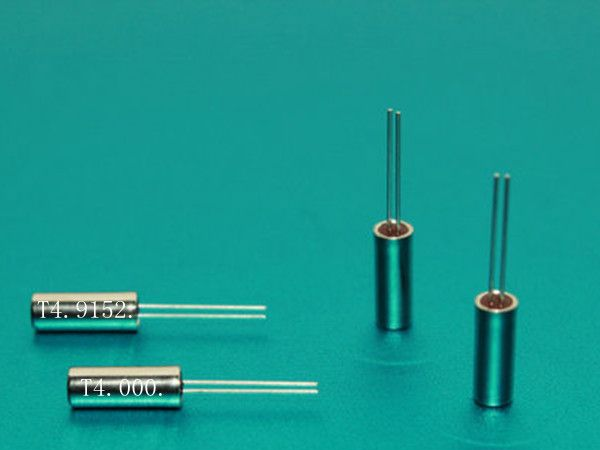

供应圆柱晶振3*9封装
信息内容：标准环境条件 标准环境条件 标准环境条件 标准环境条件： ：： ： 环境温度：15℃~35℃（高低温试验除外） 相对湿度：45%~85% 大气压力：86~106KPa 工作温度范围 工作温度范围 工作温度范围 工作温度范围： ：： ：-20℃~70℃ 除非另有规定，频率和电阻的测量在下述条件下进行：被测谐振器应 基准温度下达到热平衡后进行测试，基准温度25±2℃。 储存温度范围 储存温度范围 储存温度范围 储存温度范围：-40℃~+85℃ 机械特性试验 机械特性试验 机械特性试验 机械特性试验： ：： ： 规定试验后在基准温度下静置1小时后方可测量。 .1 .1 .1 .1 跌落 跌落 跌落 跌落： ：： ：试验前后频率变化≤±3ppm，电阻变化≤±10%，且无机械损伤 试验方法按GB/T2423.8-1995“方法二：重复自由跌落”进行，有关规 如下： a．试验表面:30mm厚硬质木板； b．跌落高度：75cm c．跌落次数：3次； d．开始跌落姿态：引出端向上； e．初始及最终检测项目：频率、电阻。 .2 .2 .2 .2 振动 振动 振动 振动： ：： ：试验前后频率变化≤±3ppm，电阻变化≤±10%，且无机械损伤 试验方法按GB2423.10“试验Fc：振动试验...

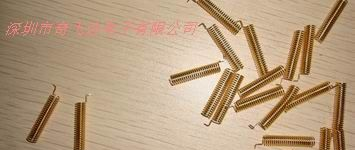

供应433M弹簧天线
