概述
1、符合国军标GJB2889
2、卡口式快速链接
3、采用双曲面线簧插孔
4、压接、焊接、印制板焊接多种连接方式
4、多种插头插座结构形式及镀层
5、五键定位具有盲插和防错插功能
6、广泛应用于航空、航天、舰船等各类军事领域。
主要技术性能
1)普通非常封型及穿墙封转接座
壳体:高强度铝合金
壳体镀层:
屏蔽镀层:镀锌军绿色纯化、化学镀镍
非屏蔽镀层:阳极化着黑色
绝缘体:热固性材料
封线体和密封圈:硅橡胶材料
接触件:钢合金镀银或镀金
2)玻璃烧结方盘密封插座
壳体:碳钢
壳体镀层:电镀镍
绝缘体:玻璃体
接触件:铁合金镀银或镀金
1)和2):
震动频率10~2000Hz 加速度196m/s²
冲击:加速度980m/s²
恒加速度:980m/s²
机械寿命:1000次
什么是连接器?
连接器,即CONNECTOR。国内亦称作接插件、插头和插座。一般是指电连接器。即连接两个有源器件的器件,传输电流或信号。它广泛应用于航空、航天、国防等军用系统中。
连接器是我们电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。连接器是电子设备中不可缺少的部件,顺着电流流通的通路观察,你总会发现有一个或多个连接器。连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。例如,球场上点灯用的连接器和硬盘驱动器的连接器,以及点燃火箭的连接器是大不相同的。但是无论什么样的连接器,都要保证电流顺畅连续和可靠地流通。 就泛指而言,连接器所接通的不仅仅限于电流,在光电子技术迅猛发展的今天,光纤系统中,传递信号的载体是光,玻璃和塑料代替了普通电路中的导线,但是光信号通路中也使用连接器,它们的作用与电路连接器相同。
设想一下如果没有连接器会是怎样?这时电路之间要用连续的导体性地连接在 一起,例如电子装置要连接在电源上,必须把连接导线两端,与电子装置及电源通过某种方法(例如焊接)固定接牢。这样一来,无论对于生产还是使用,都带来了诸多不便。以汽车电池为例。假定电池电缆被固定焊牢在电池上,汽车生产厂为安装电池就增加了工作量,增加了生产时间和成本。电池损坏需要更换时,还要将汽车送到维修站,脱焊拆除旧的,再焊上新的,为此要付较多的人工费。有了连接器就可以免除许多麻烦,从商店买个新电池,断开连接器,拆除旧电池,装上新电池,重新接通连接器就可以了。这个简单的例子说明了连接器的好处。它使设计和生产过程更方便、更灵活,降低了生产和维护成本。
产 品 展 示 BZ3系列电连接器是高可靠、接触稳定的新颖接插件。其技术指标及外形尺寸符合IEC603-F标准。该系列电连接器主要品种有绕接式、焊接式、压接式、电缆式等。该系列产品通用性强。能与国内外同类互换,使用方便。一、 BZ系列产品使用环境:1.工作温度 -55℃— 125℃2.相对湿度 温度为40±2℃时相对湿度为93﹪3.工作气压 101KPa-6.7Pa4.振 动 10-500Hz 60m/s2(军品级为196/s2)5.碰 撞 10-40次/min 196m/s2(军品级为392/s2)二、主要技术条件:1、 工作电流、工作电压、接触电阻、机械寿命条件/型号BZ3BZ4BZ4A BZ5工作电流4A1A3A工作电压300V250V250V接触电阻不大于10m?不大于15m?不大于10m?机械寿命500次500次1000次2.介质耐压 正常条件下不低于1000V / 高温条件下不低于1000V / 潮湿条件下不低于500V / 低气压条件下不低于200V3.绝缘电阻 正常条件下不低于1000M? / 高温条件下不低于500M? / 潮湿条件下不低于50M?三:型号命名方法: BZ4A、BZ5系列产品采用高可靠的线簧孔结构,具有接触电阻小,插拔柔和,电接触性能可靠等优点。广泛应用于航天、电子设备、邮电等领域。主要品种有焊接型、绕接型。 BZ4插座外形尺寸 BZ4插座安装开孔尺...

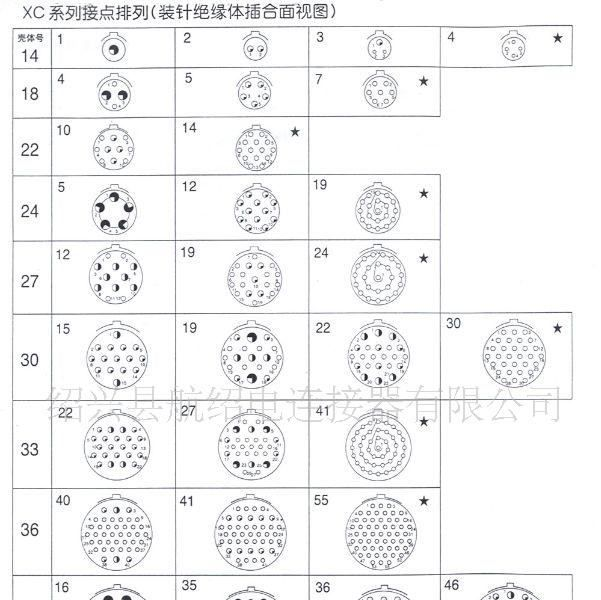

产 品 展 示 XC系列产品符合GJB2889-97,插头座连接方式为卡口式快速连接,插孔为线簧孔,接触件端接形式为压接或焊接方式,该系列产品广泛应用于航空、航天、船舶、邮电等领域。使用环境:1、 使用温度:-55℃-+200℃2、 相对湿度:95%(40℃)3、 振 动:10-2000Hz4、 冲 击:300M/S2 主要技术条件:1、 接触件电阻及额定电流:接触件直径(mm)接触件接触电阻(Ω)额定电流(A)φ1.0≤0.0055φ1.5≤0.002510φ2.0≤0.0012520φ3.0≤0.00075402、 额定电压、耐电阻工作环境密封电连接器非密封电连接器额定电压(V)耐电压(V)额定电压(V)耐电压(V)常温状态50015005001500湿热状态5007505001125低气压条件(1KPa)1503002503003、 机械寿命:500次4、 气密性:双头密封插座50.7KPa 方向密封插座152KPa 注:1.表示电连接器时,型号标记采用分数形式。插座标记写作分子,插头标记写作分母(可仅标明插头的壳体镀层及尾部附件形式),中间用斜线隔开。2.插头、插座型号在产品上直接标出,电连接器型号供用户订货和工厂生产,经营管理用。3.XC-S_M双头密封插座的一端为插针,另一端为插孔。两个插头中,装针的结构外形标记写在字母的...
