代理销售原装TI集成电路LM339

价格：		面议
型号/规格：		LM339
品牌/商标：		TI

详细介绍
企业详情

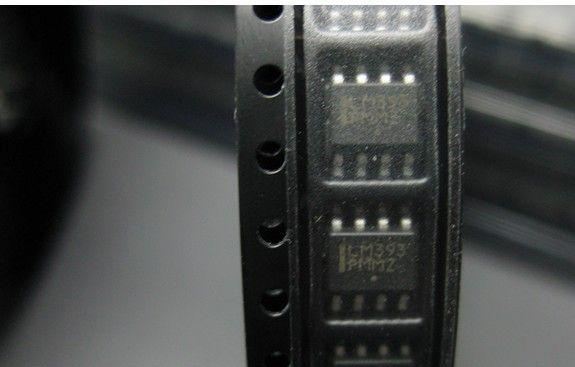

LM339的特点和一些参数　　1）电压失调小，一般是2mV； dzsc/18/6863/18686345.jpg

LM339

2）共模范围非常大，为0v到电源电压减1.5v；　　3）他对比较信号源的内阻限制很宽；　　4）LM339 vcc电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；　　5）输出端电位可灵活方便地选用。　　6）差动输入电压范围很大，甚至能等于vcc；

编辑本段电压比较器LM339简介:

　　LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。　　LM339集成块采用C-14型封装，外型及管脚排列如图。由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。　　LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。另外，各比较器的输出端允许连接在一起使用。　　LM339可构成单限比较器、迟滞比较器、双限比较器（窗口比较器）、振荡器等。　　LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。

编辑本段应用范围:

　　LM339可构成单限比较器、迟滞比较器、双限比较器（窗口比较器）、振荡器等。　　LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。

深圳市鸿博高科电子有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈先生
电话：0755-61329229/61329779
传真：0755-61329313
手机：15920003000/13410900199/15920002111
QQ ：

公司相关产品

代理销售原装AT集成电路AT24C08

信息内容：

深圳市鸿博科技有限公司深圳市福田区中航路国利大厦611 联系人：陈先生手机:15920003000 电话0755:61329229 61329779 传真0755:61329313 QQ：1821764137 网址:http://www.hbkjic.com 主營：IC.二三級管. 贴片/插件电容.电阻. 电解电容钽电容.电感.磁珠等配套 LM393 TI/ST DIP-8 12+ 100000 LM393 TI/ST SOP-8 12+ 100000 LM393 TI SOP-8 12+ 100000 LM258 TI SOP-8 12+ 100000 LM258 TI DIP-8 12+ 100000 LM358 TI/ST DIP-8 12+ 100000 LM358 TI DIP-8 12+ 100000 LM358 TI/ST SOP-8 12+ 100000 LM358 TI SOP-8 12+ 100000 LM358 TI SOP-8 12+ 100000 LM2904 TI/ST SOP-8 12+ 100000 LM339 TI/ST DIP-14 12+ 100000 LM339 30V ST SOP-14 12+ 100000 LM339 18V TI SOP-14 12+ 100000 LM324 TI/ST DIP-14 12+ 100000 LM324 TI/ST SOP-14 12+ 100000 LM324 TI SOP-14 12+ 100000 LM317 SUM TO92 12+ 100000 LM317 ST TO220 12+ 100000 NE555 TI DIP-8 12+ 100000 NE555 DP DIP-8 12+ 100000 NE555 TI SOP-8 12+ 100000 NE556 ST DIP-14 12+ 100000 NE556 ST SOP-14 12+ 100000 NE5532 TI DIP-8 12+ 1000...

详细内容>>
