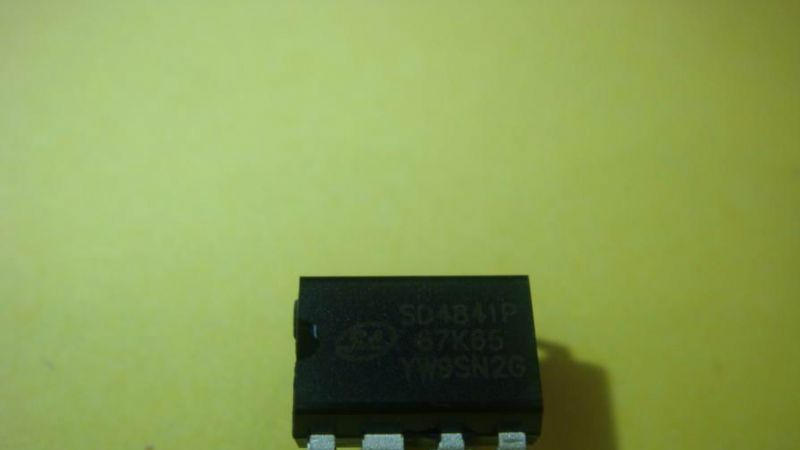

供应开关电源芯片SD4843P

价 格: 面议
型号/规格:SD4843P
品牌/商标:SD

SD4840/SD4841/SD4842/SD4843/SD4844/SD4851是用于开关电源的内置高压MOSFET电流模式PWM控制器系列产品。

该电路待机功耗低,启动电流低。在待机模式下,电路进入打嗝模式,从而有效地降低电路的待机功耗。

电路的开关频率为67KHz,抖动的振荡频率,可以获得较低的EMI。

内置15ms软启动电路,可以减小在上电过程中变压器的应力,防止变压器饱和。

电路内部集成了各种异常状态保护功能。包括欠压锁定,过压保护,脉冲前沿消隐,过流保护和温度保护功能。

在电路发生保护以后,电路可以不断自动重启,直到系统正常为止。



特点:

* 低启动电流(6μA)

* 抖动的振荡频率可以降低EMI

* 过流保护

* 过压保护

* 欠压锁定

* 内置温度保护

* 内部集成高压MOSFET

* 自动重启

* 内部软启动电路

* 打嗝模式

* 逐周期限流



应用范围:

* 小型功率设配器

* 手机/PDA,便携式媒体播放器,MP3/MP4,无线电话系统的充电器

* DVD/DVB,小型喷墨打印机,SOHO网络终端产品的内置开关电源系统

* 电视机,电磁炉,空调,洗衣机,家用电脑,ATX电源等产品的辅助电源系统

* 隔离式LED照明系统



小功率AC/DC产品SA482D/SA482P/SD4840/SD4841/SD4842/SD4843/SD4844/SD4851

SA482D 85V-265V 12W-14W 0.5W 5.0 2A 27V DIP-8

SA482P 85V-265V 12W-14W 0.5W 5.0 2A 27V DIP-8

SD4840 85V-265V 5W-7W <0.3W 14.0 1A 19V DIP-8

SD4841 85V-265V 8W-12W <0.3W 8.0 1.5A 19V DIP-8

SD4842 85V-265V 10W-14W <0.3W 5.0 2A 19V DIP-8

SD4843 85V-265V 12-15W <0.3W 4.0 3A 19V DIP-8

SD4844 85V-265V 14-18W <0.3W 3.0 4A 19V DIP-8

SD4851 85V-265V 6W     <0.3W            DIP-8



PWM控制器:SD4870----专门用来取代OB2263



高压MOSFET系列产品SVD1N60/SVD1N70/SVD2N60/SVD4N65/SVD7N60/SVD10N65/SVD12N65

SVD1N60 TO-220F 开关电源1N60 大批量生产

SVD1N70 TO-220F 开关电源1N70 大批量生产

SVD2N60 TO-251、TO-220F 开关电源2N60 大批量生产

SVD4N65 TO-220F 开关电源4N60 大批量生产

SVD7N60 TO-220F 开关电源7N60 大批量生产

SVD10N65 TO-220F 开关电源10N65 大批量生产

SVD12N65 TO-220F 开关电源12N65 大批量生产



PFC产品:SA7527



大功率LED 恒流驱动IC 产品SD42351/42710/42509/42509/42511/42823

SD42522 带PWM 调光,大功率LED 驱动,6~25 1 SOP8 射灯,洗墙灯

SD42351 低压DC 输入,大功率LED 驱动3~6 0.12~0.30 SOT-89-3 矿灯,手电筒

SD42710 输出电流可调大功率LED 驱动2~3.7 0.10~0.30 SSOP10 磷酸铁锂,矿灯

SD42509 大功率LED 驱动6~25 1 SOP8 射灯,洗墙灯

SD42511 带PWM 调光,大功率LED 驱动,6~25 1 SOP8 射灯,洗墙灯

SD42823 三路RGB 输出、带,PWM 调光驱动,5~25 0.35 SOP16 洗墙灯,装饰灯



三通道LED恒流驱动器(DM413)
1A 白光LED恒流驱动芯片(SD42509/SD42522/SD42524)
恒流驱动IC(DM114/DM115)
三通道大功率LED恒流驱动器(DD313)


产品名称
  6~36V 输入, 1A 大功率LED驱动芯片

  产品概述
      SD42524是降压型、PWM控制、功率开关内置的LED驱动芯片。在6~36V输入电压范围内,输出电流能达到1A。内置温度保护电路,限流电路,PWM调光电路。

    SD42524采用电流模式控制,电流模式能提供快速的瞬态响应,环路稳定性设计简单。SD42524效率高,可达96%以上,在输入/输出电压变化时,全电压范围输出电流变化控制在± 1%之内。


  主要特点
  6-36V的输入电压范围
1A的输出电流
0.40W的内置功率MOSFET
抖频功能
热补偿功能
PWM调光功能
280kHz的固定开关频率
输入/输出电压变化时,负载电流变化范围在± 1%之内。
串接多个LED时,效率可以达到96%以上。
过温保护
每周期的过流保护

应用
  MR16 LED射灯
LED建筑物照明
LED路灯
