供应复位IC--IMP809
| 价 格： | 面议 | |
| 型号/规格： | IMP809 | |
| 品牌/商标： | IMP |
电源监控器IMP809/810及其应用
1. 概述
IMP809/810是IMP公司新研制的一组CMOS监控电路，能够为低功耗微控制器MCU（或μC）﹑微处理器MPU（或μP）或数字系统监视3～5V的电源电压。在电源上电、掉电和跌落期间产生不低于140ms的复位脉冲，将该功能集成到一片3脚封装的小芯片内，与采用分立元件或通用芯片构成的电路相比，大大减小了系统电路的复杂性和元器件的数量，显著提高了系统可靠性和度。该系列产品能提供高、低两种复位信号电平，还能提供6种复位门限4.63V、4.38V、4.00V、3.08V、2.93V和2.63V，以供选择。
由于IMP809/810系列芯片性能优良，实用性强，用途广泛，市场需求量大，因此，另有几家公司也在生产功能上和引脚上完全兼容的集成电路。可互换的产品型号有MAXIM公司的MAX809/810、DALLAS公司的DS1809/1810、ADI公司的ADM809/810等。
2.应用:
IMP809/810系列芯片主要应用于：微处理器和微控制器系统，嵌入式控制器系统，电池供电系统，智能仪器仪表，通信系统，寻呼机，蜂窝移动电话机，手持设备，个人数字助理（PDA）等等。
IMP809/810系列芯片主要特点：6种的复位门限，可监视5V、3.3V、3V电源，140ms的最小复位脉冲宽度，Vcc=1.1V时确保复位信号有效，两种复位信号电平可选，不需要外部元件，微型3脚SOT23封装。
3.功能说明
复位信号用于启动或者重新启动MPU/MCU，令其进入或者返回到预知的循环程序并顺序执行。一旦MPU/MCU处于未知状态，比如程序“跑飞”或进入死循环，就需要强行将系统复位。IMP809/810就用于监视系统的电源电压，并在偏离正常范围时，即低于复位门限时，发出一个复位信号。
对于IMP809，在电源上电、掉电或跌落期间，只要Vcc还大于1.1V，就能保证RESET输出电压不高于0.4V的低电平，确保复位信号有效。在Vcc上升期间RESET维持低电平，直到电源电压升至复位门限以上。在超过此门限后，内部定时器大约再维持240ms后释放RESET，使其返回高电平。无论何时只要电源电压降低到复位门限以下（即电源跌落），RESET引脚会立刻变低。
IMP810提供的复位信号为高电平RESET，其它功能同于IMP809。一般复位信号较多地采用低电平，所以IMP809应用较多。也有些单片机，如INTEL的80C51系列，需要高电平有效的复位信号，这时应选用IMP810
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生
- 电话：0755-83228515/82566987
- 传真：0755-82566987
- 手机：15814009008
- QQ ：
供应单节锂电池充电IC-IA4054
信息内容：单节锂离子电池充电IC--IA4054 IA4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT 封装与较少的外部元件数目使得IA4054 成为便携式应用的理想选择。TP4054 可以适合USB 电源和适配器电源工作。 由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，将自动终止充电循环。当输入电压（交流适配器或USB 电源）被拿掉时，IA4054 自动进入一个低电流状态，将电池漏电流降至2uA 以下。也可将TP4054 置于停机模式，以而将供电电流降至45uA。 IA4054 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

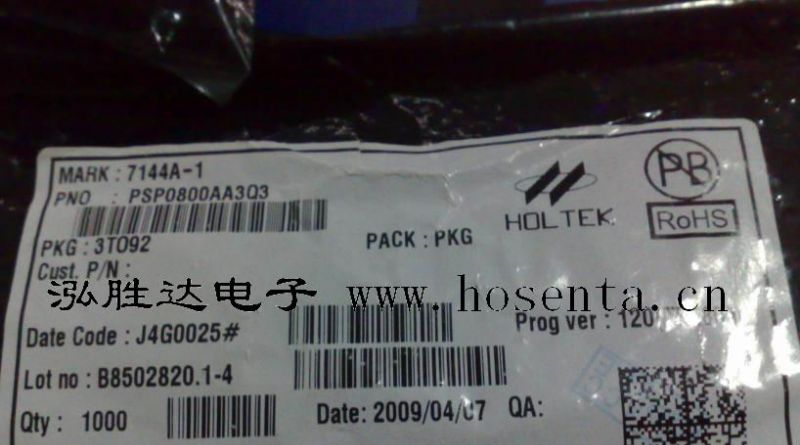

供应稳压IC--HT7144A-1
信息内容：三端稳压LDO--HT7136/HT7133/HT7140 HT7136-1系列是使用CMOS技术开发的低压差，高精度输出电压，超低功耗电流的正电压型电压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。同时具有高输入电压承受能力，工作电压可达24V，适合需要较高耐压的应用电路。 ■ 特性： •输出电压精度高。 精度±3％ •输入输出压差低。 典型值40mV •超低功耗电流。 典型值⒈2uA •低输出电压温漂 典型值50 PPm /℃ •高输入耐压。 升至24V保持输出稳压 ■ 用途： •使用电池供电设备的稳压电源 •通信设备的稳压电源 •家电玩具的稳压电源 •移动电话用的稳压电源 •便携式医用仪器稳压电源 ■ 产品目录 型号 输出电压 误差 HT7130 3.0V ±3% HT7133 3.3V ±3% HT7136 3.6V ±3% HT7144 4.4V ±3% HT7150 5.0V ±3%
