供应 SWP-T20,压力变送器 ,传感器

价格：		面议
型号/规格：		SWP-T20
品牌/商标：		昌晖

详细介绍
企业详情

加工定制：是	品牌：香港昌晖	型号：SWP-T20
类型：扩散硅压力变送器	测量介质：水	测量范围：60（kPa）
精度等级：0.5	输出信号：4-20（mA）	防爆等级：1
防护等级：1	电源电压：220（V）	接口尺寸：00（mm）

::产品简介::

dzsc/18/6845/18684559.jpg

SWP-T20本安型变送器, , SWP-T20隔爆型变送器, , SWP-T20系列变送器带模拟指示 ,SWP-T20系列变送器精度, ,SWP-T20系列变送器密封材料PTFE, , SWP-T20系列变送器非标量程, , SWP-T20系列变送器系列, ,. SWP-T20系列变送器隔膜材质,哈氏C , SWP-T20系列变送器隔膜材质, 钽 ,. SWP-T20系列变送器隔膜材质,361L+PTFE , SWP-T20系列变送器毛细管远传/每米 , SWP-T20系列变送器特殊充油 , SWP-T20系列变送器/缆式静压液位变送器 , SWP-T20系列变送器/杆式静压液位变送器 ,. SWP-T21系列变送器安装法兰（DN50）名称：SWP-T20X压力变送器

编号：Pro200992591230

外形尺寸：

适用配置：

出品公司：香港昌晖

时间：2008-1-25 14:04:46

dzsc/18/6845/18684559.gif

dzsc/18/6845/18684559.gif看大图

SWP-T20X系列经济型压力变送器

概述
SWP-T20X系列经济型压力变送器采用具有国际先进水平的进口陶瓷压阻传感器，配合高精度电子元
件，经严格的工艺过程装配而成。采用无中介液的干式压力测量技术，充分发挥了陶瓷电阻传感器的技
术优势，使SWP-T20X系列压力变送器具有优异的技术性能。稳定性高，并具有很高的测量精度。
SWP-T20X系列经济型压力变送器具有多种型号，多种量程，多种过程连接形式。可广泛用于石油、
化工、电力、冶金、制药、食品等许多工业领域，可适应工业测量的各种场合及介质，是传统压力表及
传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
主要特点
◆稳定性高　　　　　　　　每年优于0.1％满量程。
◆温度偏移小　　　　　　　由于取消了测量元件中的中介液，因而传感器不仅获得
了很高的测量精度，且受温度的影响小。
◆可靠性好　　　　　　　　采用大规模IC，电路可靠性好，抗干扰性能强。
◆适用性广　　　　　　　　产品具有多种型号，多种过程连接形式，多种制作材料
，可适应工业测量中的各种介质。
◆安装维护简便　　　　　　产品结构合理，体积小,重量轻，可直接任意位置安装。

工作原理

　　仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。由CPU进行数据处理并显示及PWM输出。原理框图如下：

dzsc/18/6845/18684559.gif

　　被测介质的压力直接作用于传感器的陶瓷膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。　　　　　　　　　　　　

技术参数

◆准确度等级　　0.5级

◆回差　　0.1%FS

◆温度影响　　±0.1%/10℃

◆工作电压　　DC 13V～30V

◆年稳定性　　±0.2%

◆信号输出　　4～20mA

◆允许过压　　量程150%

◆外型尺寸　　120×60×100 max

◆压力　　量程200%

◆允许温度　　　　介质 -20～70℃　　　环境 -20～80℃

负载特性

外形尺寸及安装方式

dzsc/18/6845/18684559.gif

接线方式

零点及量程调整

dzsc/18/6845/18684559.gif

注意事项　

1、传感器允许压力为2倍量程；

2、安装时，用扳手夹住M20×1.5的外六角部分，切不可将力作用于压力变送器外壳。

型号内容

型　号	代　码								说　明
SWP-	□	□	□	□	□	□	□	□	T20X经济型
变送器类型	T20X								经济型
过程连接方式和材料	R								外螺纹G1/2（不锈钢　1Gr18Ni9Ti）
过程连接方式和材料	G								外螺纹M20×1.5（不锈钢　1Gr18Ni9Ti）
密封件材料	3F								聚四氟乙烯
信号输出方式	2								4-20mA二线
外壳类型	A								铝外壳无现场指示，防护等级IP65
精度等级	2								0.2
	5								0.5
	9								特殊要求
测量范围									见标准量程表
测量范围	Y								非标准量程
传感器类型	R								陶瓷压阻

＊　特殊过程连接方式和材料请在订货时说明　　

标准量程表

测量范围	代号	量程调节范围
0-4kPa	D1	0.7-7kPa
0-6kPa	D2	0.7-7kPa
0-10kPa	D3	1.0-10kPa
0-16kPa	D4	10.0-20kPa
0-20kPa	D5	10.0-20kPa
0-25kPa	D6	12.0-30kPa
0-40kPa	D7	12.0-40kPa
0-60kPa	D8	20.0-60kPa

0-100kPa	E1	30.0-100kPa
0-160kPa	E2	60.0-200kPa
0-200kPa	E3	60.0-200kPa
0-250kPa	E4	120.0-400kPa
0-400kPa	E5	120.0-400kPa

0-0.6MPa	F1	0.2-0.6MPa
0-1.0MPa	F2	0.3-1.0MPa
0-1.6MPa	F3	0.6-2.0MPa
0-2.0MPa	F4	0.6-2.0MPa
0-2.5MPa	F5	1.2-4.0MPa
0-4.0MPa	F6	1.2-4.0MPa
0-6.0MPa	F7	2.0-6.9MPa

0-10MPa	H1	3.0-10MPa
0-20MPa	H2	6.0-20MPa
-2-2kPa	C1	2.0-7.0kPa
5-5kPa	C2	5.0-20kPa
-10-10kPa	C3	2.0-20kPa
-20-20kPa	C4	-8.0-20kPa
-50-50kPa	C5	10.0-100kPa

-100-0kPa	B1	-40-100kPa
-100-100kPa	B2	-40-100kPa
-100-300kPa	B3	50-400kPa
-100-900kPa	B4	240-1000kPa

百特仪器仪表有限公司

公司信息未核实

所属城市：河南郑州
[联系时请说明来自维库仪器仪表网]
联系人： 刘女士
电话：0371-56751935
传真：0371-86610085
手机：13937148418
QQ ：

公司相关产品

供应SWP-T51DP，压力变送器，差压变送器

信息内容：

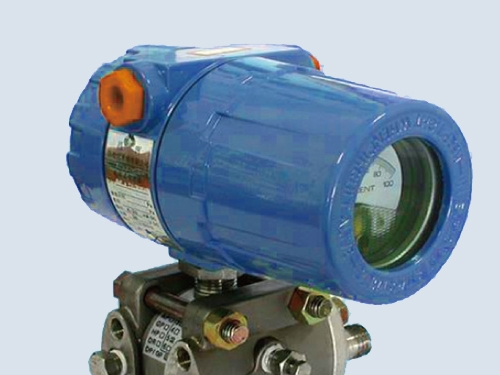

加工定制：是品牌：昌晖型号：SWP-T51DP 类型：扩散硅压力变送器测量介质：石油、化工、纺织、电力、食品、造纸测量范围：0-60（kPa）精度等级：0.5 输出信号：4-20（mA）防爆等级：1 防护等级：1 电源电压：220（V）接口尺寸：M20×1.5（mm） SWP-T51压力差压变送器 dzsc/18/6845/18684563.jpg 概述 SWP-T51系列差压变送器采用世界先进技术开发制造的具有优越性能的新型差压变送器，采用完全密封的δ室作为传感元件，无机械运动部件从而提高了可靠性。差压变送器可以精确的测量低表压、真空、液位、比重和流量。广泛应用于石油、化工、纺织、电力、食品、造纸、药业等工业领域。技术特点精度高，稳定性好二线制小型化，重量轻，坚固抗振量程，零点外部连续可调无机械运动部件，工...

详细内容>>

供应SWP-T51LT，法兰式液位变送器，变送器厂家

信息内容：

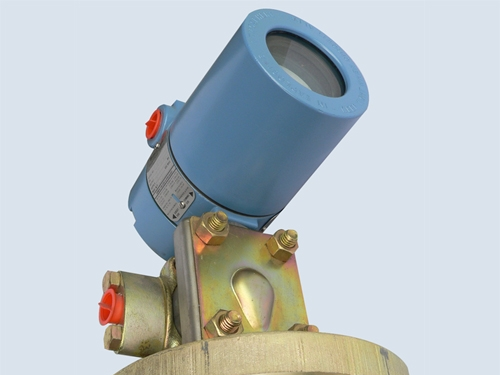

加工定制：是品牌：昌晖型号：SWP-T51LT 类型：液位变送器测量介质：1 测量范围：0-60（kPa）精度等级：1 输出信号：4-20（mA）防爆等级：1 防护等级：1 电源电压：220（V）接口尺寸：G1/2或M20×1.5（mm） SWP-T51LT 法兰式液位变送器 dzsc/18/6845/18684570.jpg 概述 SWP-T51LT法兰式液位变送器，可对各种容器进行精密的液位和液体密度测量。有平法兰和插入式法兰供选用。安装法兰标准按ANSI，管道尺寸为3吋或4吋，法兰规格有150Lb（2.5MPa）和300Lb(5MPa)，也可按GB9116-88 DN80、DN100、PN2MPa，法兰膜片材料有哈氏合金、钽等可应用于腐蚀性介质测量。技术特点精度高，稳定性好二线制小型化，重量轻，坚固抗振量程，零点外部连续可调无机械运动部件，工作可靠，维护简便 ...
