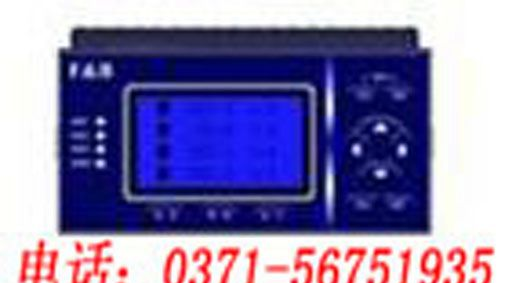

百特仪表xmlh606666百特工控xmlh6000流量积算仪
★适用范围
|
|
适用于蒸汽供热管网供热流量的测量、显示和计量积算。
|
|
★ 功能特点
|
|
※ 根据供出热汽的流量，压力和温度计算出质量流量，再根据该温度下的热焓计算出供热流量。 ※ 输入信号
|
|
● 供汽流量可接收0-10ma /4-20ma/0-5v/1-5v或0-5khz电压脉冲频率信号或电流频率信号。 ● 供汽压力可接收0-10ma /4-20ma/0-5v/1-5v信号。 ● 供汽温度可接收各种热电阻、热电偶或标准信号，但订货时需注明具体型号。
|
|
※ 单片机智能化设计，全部参数可按键设定。
|
|
※ 可带瞬时供热流量0-10ma /4-20ma/0-5v/1-5v隔离变送输出。
|
|
※ 可带rs485/ rs232/modem等隔离通讯接口。
|
|
※ 累计供热量积算值方表、竖表可达11位，横表可达13位。
|
|
※ 6种热量积算模式可按键设定，即设即用。
|
|
|
|
★ xmlh6000智能蒸汽热量积算仪选型表
|
|
型谱
|
说明
|
|
xmlh6
|
|
智能蒸汽热量积算仪
|
|
补偿模式
|
0
|
|
供汽热量积算模式(0)适用于过热蒸汽,流量测量采用线性流量计
|
|
1
|
|
供汽热量积算模式(1)适用于过热蒸汽,流量信号为孔板差压信号
|
|
2
|
|
供汽热量积算模式(2)适用于过热蒸汽,流量信号为已开方的孔板差压信号
|
|
3
|
|
供汽热量积算模式(3)适用于饱和蒸汽温度补偿,流量测量采用线性流量计
|
|
4
|
|
供汽热量积算模式(4)适用于饱和蒸汽温度补偿,流量信号为孔板差压信号
|
|
5
|
|
供汽热量积算模式(5)适用于饱和蒸汽温度补偿,流量信号为已开方的孔板差压信号
|
|
6
|
|
供汽热量补偿模式(6)适用于饱和蒸汽压力补偿,流量测量采用线性流量计
|
|
7
|
|
供汽热量补偿模式(7)适用于饱和蒸汽压力补偿,流量信号为孔板差压信号
|
|
8
|
|
供汽热量补偿模式(8)适用于饱和蒸汽压力补偿,流量信号为已开方的孔板压力信号
|
|
流量信号
|
|
0
|
|
0～10khz脉冲频率(瞬时流量)信号输入
|
|
5
|
|
0～10ma 瞬时流量(差压)信号输入
|
|
6
|
|
4～20ma 瞬时流量(差压)信号输入
|
|
7
|
|
0～5v 瞬时流量(差压)信号输入
|
|
8
|
|
1～5v 瞬时流量(差压)信号输入
|
|
压力信号
|
|
0
|
|
无压力补偿
|
|
5
|
|
0～10ma 压力信号输入
|
|
6
|
|
4～20ma 压力信号输入
|
|
7
|
|
0～5v 压力信号输入
|
|
8
|
|
1～5v 压力信号输入
|
|
温度信号
|
|
0
|
|
无温度补偿
|
|
2
|
|
pt100热电阻测温信号输入
|
|
5
|
|
0～10ma 温度信号输入
|
|
6
|
|
4～20ma 温度信号输入
|
|
7
|
|
0～5v 温度信号输入
|
|
8
|
|
1～5v 温度信号输入
|
|
变送输出
|
|
0
|
|
无模拟变送输出
|
|
5
|
|
0～10ma 瞬时流量模拟变送输出
|
|
6
|
|
4～20ma 瞬时流量模拟变送输出
|
|
7
|
|
0～5v 瞬时流量模拟变送输出
|
|
8
|
|
1～5v 瞬时流量模拟变送输出
|
|
外形结构
|
|
|
|
缺省160mm×80mm横式表
|
|
v
|
|
竖式80mm×160mm竖式表
|
|
f
|
|
方式96mm×96mm方式表
|
|
变 送 器配电电源
|
|
|
|
缺省不带＋24vdc输出
|
|
p
|
|
带24vdc/50ma电源输出
|
|
变 送 器配电电源
|
|
|
不带通讯
|
|
rs232
|
带rs232通讯接口
|
|
rs485
|
带rs485通讯接口
|
|
modem
|
带modem通讯接口
|
|
prn
|
带串行标准打印接口
|
|
特殊功能码
|
|
□□□□
|
0000表示无特殊功能码，
|
|
|
|
★示例说明：xmlh606666rs4850000 0～10.00，xmlh6000系列蒸汽热量积算仪表， 4～20ma瞬时流量信号输入，4～20ma压力信号输入，4～20ma温度信号输入， 4～20ma瞬时流量模拟变送输出，显示量程0～10.00，160×80mm横表，带rs485隔离通讯接口，无特殊功能码。
|
