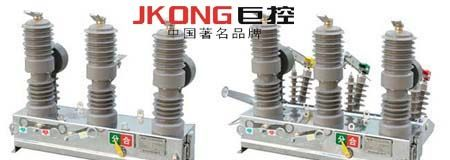

ZW8-12高压真空断路器
| 价 格： | 1.00 | |
| 型号/规格： | ZW8-12/630-20 | |
| 品牌/商标： | JUKONG巨控 |
ZW8-12/630-20
ZW8-12G/630-20
ZW8-12/1250-20
ZW8-12G/1250-20
一、应用与特点：
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。适用于额定电压12KV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。
ZW8-12G户外高压真空断路器——隔离开关组合电器,是由ZW8-12高压真空断路器与高压隔离刀组合而成的，称为组合断路器，可作为分段开关使用。隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点,保障施工人员及线路运行安全。 断路器在使用中简称为“开关”，隔离开关在使用中简称为“刀闸”，二者常联合使用。
二、使用环境条件：
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动
三、ZW8-12真空断路器组成结构：
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件
四、ZW8-12真空断路特点：
1）根据用户需要可安装50——1000／5电流互感器,外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关
五、ZW8-12真空断路订货须知：
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张安扬
- 电话：0577-62892969
- 传真：0577-89731778
- 手机：18968986626
- QQ ：

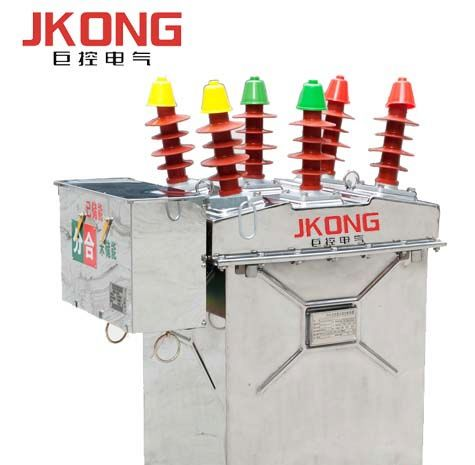

ZW8-12杆上真空断路器
