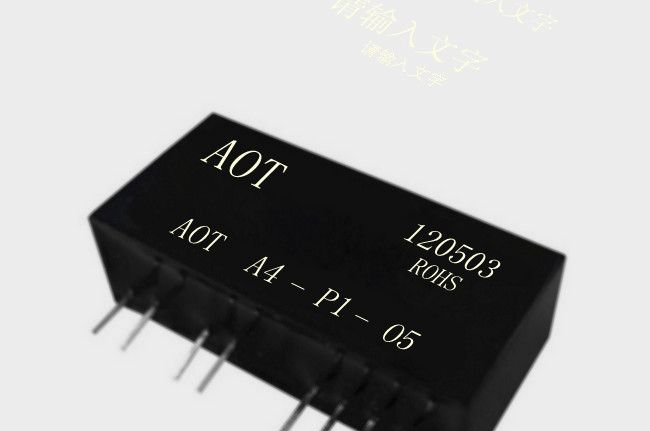

0-20mA/1-5V导轨一进一出信号隔离变送器
| 价 格： | 1.00 | |
| 型号/规格： | AOT1*1 U(A)-P-O | |
| 品牌/商标： | AOT |
主要特性
1.精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用。
2.国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。
3.输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力。
4.全量程范围内极高的线性度（非线性度<0.2%）
型号及定义
DIN1x1 AOT - U(A)□- P□- O□
输入额定电压U（或电流A）值 辅助电源P 输出O
U1： 0-5V A1：0-1mA P1： DC24V O1：4-20mA
U2：0-10V A2：0-10mA P2： DC12V O2：0-20mA
U3：0-75mV A3：0-20mA P3： DC5V O4：0-5V
U4：0-2.5V A4：4-20mA P4： DC15V O5：0-10V
O6：1-5V
Uz：用户自定义 Az：用户自定义 Pz：用户自定义 Oz: 用户自定义
产品选型举例
例：输入1：0-5V 辅助电源：24V 输出2：4-20mA 产品型号：DIN1X1 AOT-U1-P1-O1
通用参数
精 度 ---------- 0.1% ，0.2% ，0.5% 隔 离 ---------- 信号输入/输出/辅助电源
辅助电源---------- DC5V、12V、24V，±10% 绝缘电阻 ---------- ≥20MΩ
工作温度---------- -25 ~ +70℃ 耐 压 ---------- 信号输入/输出/辅助电源
工作湿度---------- 10 ~ 90% (无凝露) 2500VDC，50Hz，1分钟，漏电流 1mA
存储温度---------- -45 ~ +80℃ 耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)
输入参数 输出参数
输入项目 输入阻抗 电源损耗 输入过载能力 输出项目 输出过载能力 响应时间
0-5V ≥300KΩ 电压输出
< 0.6W
电流输出
<1.5W 2.0倍额定：连续 4-20mA 负载电阻
不超过350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍额定：连续
3.0倍额定：1S
0-10mA TYP：250Ω
可自设定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 电流输出型如果要求负载电阻500Ω,请另做注
