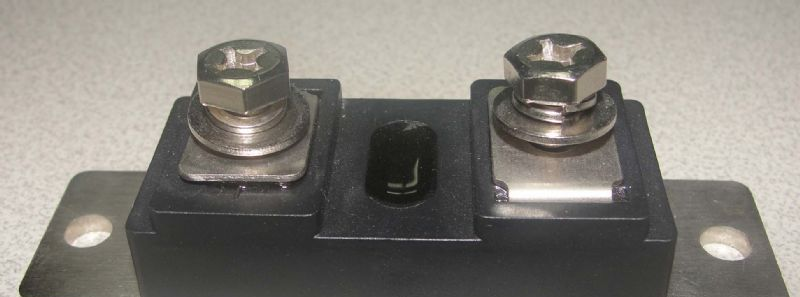

供应普通可控硅晶闸管/整流管混合模块MFC MFK MFX MFA70A1600V
| 价 格： | 面议 | |
| 型号/规格： | W-MFC MFK MFX MFA（26-1200）A（600-5600）V | |
| 品牌/商标： | 西玛华晶 |
西玛华晶科技（深圳）有限公司的产品是引用德国国际半导体公司的产品技术和台湾半导体公司的封装工艺；由西玛科技集团联合上海华晶集团在深圳打造的亚洲区的功率模块供应平台，为亚洲区提供“品种齐全”“品质”“交付最快”“价格”的优质产品。公司销售的功率模块产品在制造過程中完全符合國際品質標准及國家工業標准，公司秉持“诚信经营”“客户至上”为宗旨；“品质”“交付最快”为目標。我們的專業研发設計人員爲達成目標、品質,不斷奉献智慧與心力,为您提供品质的功率模块产品。
可控硅分单向可控硅、双向可控硅。单向可控硅有阳极A、阴极K、控制极G三个引出脚。双向可控硅有阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。
只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K间有重新加上正向触发电压方可导通。单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。
双向可控硅阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时A1、A2间压降也约为1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。
特点：
1、芯片与底板电气绝缘,3600V交流绝缘
2、全压接结构,优良的温度特性和功率循环能力。
3、体积小,重量轻
典型应用：
4、交直流电机控制
5、各种整流电源
6、变频器
IT(AV) 70A
VDRM/VRRM 600 ~ 3600V
ITSM 1.60 KA
I2t 13 103A2S
更多西玛华晶公司产品和服务，请访问：cxima.com，技术支持热线请联系张生：18608675792
