BJHCS-BA闭环系列霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | 50－200A/50－100MA | |
| 品牌/商标： | 霍尔电流传感器 |
产品编号：6111264016
产品名称：BJHCS-BA
规 格：50－200A/50－100MA
产品备注：
产品类别：霍尔电流传感器
产 品 说 明
BJHCS-BA闭环系列霍尔电流传感器 BJHCS-BA系列的电流传感器是基于霍尔效应而制成的一种闭环传感器，有着很高的精度，初级与次级之间很好的绝缘。该款传感器可以直接测量DC、AC、脉冲信号及其他不规则波形.
| 产 品 特 性 | 应 用 |
| · 高精度 · 良好的线性 · 温漂低 · 响应时间快 · 高抗干扰 · 电流过载能力强 | · AC/DC 变速驱动 · 电池应用 · UPS不间断电源 · SMPS开关电源 · 焊接电源应用 |
| BJHCS-BA- | 50A | 100A | 125A | 200A |
| 额定电流 IPN(A) | 50 | 100 | 125 | 200 |
| 测量范围 IP(A) | 0~±150 | 0~±300 | 0~±375 | 0~±600 |
| 测量电阻 RM(Ω) @ TA=+75 °C,±12V | @±50A max185 | @±100A max170 | @±125A Max53 | @±200A Max60 |
| @±150A max35 | @±300A Max23 | @±250A Max9 | @±500A Max9 | |
| 测量电阻 RM(Ω) @ TA=+75 °C,±15V | @±50A max245 | @±100A Max230 | @±125A Max75 | @±200A Max90 |
| @±150A max55 | @±300A Max43 | @±250A Max20 | @±500A Max5 | |
| 测量电阻 RM(Ω) @ TA=+75 °C,±18V | @±50A max305 | @±100A Max290 | @±125A Max100 | @±200A Max120 |
| @±150A max100 | @±300A Max68 | @±375A Max15 | @±600A Max12 | |
| 匝数比 | 1:1000 | 1:1000 | 1:1000 | 1:2000 |
| 额定输出电流 ISN(mA) | 50 | 100 | 125 | 100 |
| 次级线圈内阻 @ TA=75°C (Ω) | 31 | 45 | 31 | 45 |
| 次级线圈内阻 @ TA=85°C (Ω) | 35 | 50 | 35 | 50 |
| 供电电源 Vc(±5%) | ±12V~ ±18V | |||
| 绝缘电压 Vd | 50Hz, 1min, 3.0kV | |||
| Impulse withstand voltage @ at 1.2/50µs | 4.5 KV | |||
| 电流损耗 Ic (mA) | 10+IS | |||
| 精 度 XG @ IPN,T=25°C, | ±0.5 | % |
| 失调电流 Io @ IP=0,T=25°C | ≤±0.2 | mA |
| 温漂 of Io IOT @ -40°C~+85°C | ≤±0.005 | mA/°C |
| 线性度 εr | <0.1 | %FS |
| di/dt 跟随精度 | >100 | A/µs |
| 响应时间 tr | <1 | µs |
| 带宽 (-1db) | DC ~ 200 | kHz |
| 工作温度 TA | -40 ~ +85 | °C | |
| 储存温度 TS | -40 ~ +125 | °C | |
| 重量 | 1:1000T | 19 | g |
| 1:2000T | 19 | g | |
| 认证 | CE |
| 质量体系 | ISO9000 |
| ISO14001 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生/张先生/邱先生
- 电话：0755-82974086/82112685
- 传真：0755-82972731
- 手机：13430753545/13631676272
- QQ ：
BJHCS-PX开环系列霍尔电流传感器
信息内容：产品编号：61112124816 产品名称：BJHCS-PX 规 格：3-50A/4V 产品备注： 产品类别：霍尔电流传感器 产 品 说 明 BJHCS-PX开环系列霍尔电流传感器 BJHCS-PX系列霍尔电流传感器是一款二合一开环霍尔电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 产 品 特 性 应 用 · 低功耗及超强的抗干扰能力 · 小型的PCB安装方式 · 初次级高度绝缘 · 容易安装 · 开关电源（SMPS） · 监控与测量 · UPS不间断电源 · 电气应用 · 电池应用 电 气 特 性 ： ...

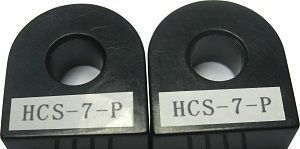

ＨＣＳ－７－Ｐ开环霍尔电流传感器
