供应BJHCS-151-104/204闭环系列霍尔电流传感器

价 格: 面议
型号/规格:25-100A/12.5-25MA
品牌/商标:霍尔电流传感器



产品编号:6823471216

产品名称:BJHCS-151-104/204

规  格:25-100A/12.5-25MA

产品备注:

产品类别:霍尔电流传感器

产 品 说 明

BJHCS-151-104/204闭环系列霍尔电流传感器         BJHCS-151-104/204系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器,能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

·         高   精  度 ·        良好的线性 ·        小型的PCB安装方式 ·        低  功  耗 ·        具 有 良 好 的 过 流 能 力 ·        变频家电的驱动控制 ·        太阳能电源管理系统 ·        逆变电源的应用 ·        UPS不间断电源 ·        电流监控

  BJHCS-151-104 BJHCS-151-204
额定电流  IPN(A) 25 50
测量范围 IP(A) 55 120
测量电阻RM (Ω) 200~730(±15V) 54~250(±15V)
线圈匝数 (T) 1-2-3:2000 1-2-3-4:2000
额定输出电流ISN(mA) 12.5±0.5% 25±0.5%
次级线圈内阻(Ω) 180
工作电 源VC(V) ±15VDC ±5%
绝 缘电压(V) 50Hz, 1min, 5kV
        性:
零点失调电流 Io       @ IP=0,T=25°C 0.2 mA
电流失调温漂 Io       @   -40°C--85°C ±0.5 mA
线     性      度 εr ≤0.1 %FS
di/dt 跟随精度 >50 A/µs
响应时间 ≤1 µs
带宽 (-3db) DC ~ 100 kHz
        性:
工作温度 -40 ~ +85 °C
储存温度 -40 ~ +125 °C
静态功耗 15 mA
实际重量 18 g
             他:
认证 CE
质量体系 ISO9000
ISO14001
       :详见规格书   使用说明   1.按照接线图的标定的方向接入电流,注意电流的正反向;   2.按照结构图中标定的功能管脚的定义来接线;   3.上述的规格为标定规格,我公司可以根据客户的要求定制产品.



深圳市金炬达实业有限公司
公司信息未核实
  • 所属城市:广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李先生/张先生/邱先生
  • 电话:0755-82974086/82112685
  • 传真:0755-82972731
  • 手机:13430753545/13631676272
  • QQ :QQ:625712838QQ:306274089QQ:1148263302
公司相关产品

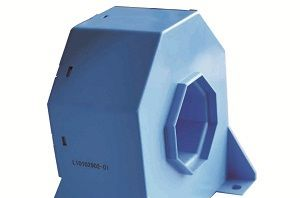

供应BJHCS-SH 系列闭环高精度霍尔电流传感器

信息内容:

产品编号:6823501816 产品名称:BJHCS-SH 规  格:1000A/200MA 产品备注: 产品类别:霍尔电流传感器 产 品 说 明 BJHCS-SH 系列闭环高精度霍尔电流传感器 BJHCS-SH系列传感器是基于闭环磁平衡原理的一款霍尔电流传感器,能够测量直流、交流、脉冲以及各种不规则电流。该款传感器是电流输出模式的,可以根据客户的需求外接电阻转换为电压信号。 产 品 特 性 应 用 · 高精度 · 良好的线性 · 低温漂 · 响应时间短 · 高抗干扰能力 · 很强的电流过载能力 · 静态直流电机驱动 · 变速驱动应用 · 电流监控及电池应用 · 开关电源 · UPS不间断电源 ...

详细内容>>

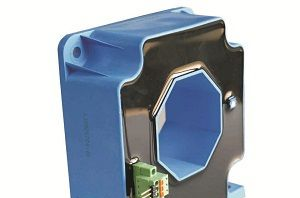

供应BJHCS-LF 系列闭环高精度霍尔电流传感器
