BJHCS-LA闭环系列霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | 25-100A/25-50MA | |
| 品牌/商标： | 霍尔电流传感器 |
产品编号：682243716
产品名称：BJHCS-LA
规 格：25-100A/25-50MA
产品备注：
产品类别：霍尔电流传感器
产 品 说 明
BJHCS-LA闭环系列霍尔电流传感器 BJHCS-LA系列的电流传感器是基于霍尔效应而制成的一种闭环传感器，有着很高的精度，初级与次级之间很好的绝缘。该款传感器可以直接测量DC、AC、脉冲信号及其他不规则波形.
| 产 品 特 性 | 应 用 |
| · 高精度 · 良好的线性 · 温漂低 · 响应时间快 · 高抗干扰 · 电流过载能力强 | · AC/DC 变速驱动 · 电池应用 · UPS不间断电源 · SMPS开关电源 · 焊接电源应用 |
| BJHCS-LA -25A | BJHCS-LA -50A | BJHCS-LA -75A | BJHCS-LA -100A | |
| 额定电流 IPN(A) | 25 | 50 | 75 | 100 |
| 测量范围 IP(A) | 0~±55 | 0~±70 | 0~±105 | 0~±150 |
| 测量电阻 RM(Ω) @ TA=+75 °C,±15V | @±25Amax365 | @±50Amax165 | @±75Amax80 | @±100Amax80 |
| @±55Amax147 | @±70Amax110 | @±105Amax23 | @±150Amax14 | |
| 匝数比 | 1:1000 | 1:1000 | 1:1500 | 1:2000 |
| 额定输出电流 ISN(mA) | 25 | 50 | 50 | 50 |
| 次级线圈内阻 @ TA=75°C (Ω) | 31 | 31 | 120 | 120 |
| 次级线圈内阻 @ TA=85°C (Ω) | 35 | 35 | 125 | 125 |
| 供电电源 Vc(±5%) | ±12V~ ±15V | |||
| 绝缘电压 Vd | 50Hz, 1min, 2.5kV | |||
| Impulse withstand voltage @ at 1.2/50µs | 4.5 KV | |||
| 电流损耗 Ic (mA) | 10+IS | |||
| 精 度 XG @ IPN,T=25°C, | ±0.5 | % | ||
| 失调电流 Io @ IP=0,T=25°C | @IPN=25A,50A | ≤±0.2 | mA | |
| @IPN=75A,100A | ≤±0.15 | mA | ||
| 磁失调电流 @ IP=0 以及外加3倍额定电流的情况下 | ±0.3 | mA | ||
| 温漂 of Io IOT | @ IPN=25A,50A | ≤±0.5 | mA | |
| @ IPN=75A,100A | ≤±0.25 | mA | ||
| 线性度 εr | <0.15 | %FS | ||
| di/dt 跟随精度 | >200 | A/µs | ||
| 响应时间 tr | <1 | µs | ||
| 带宽 (-1db) | DC ~ 200 | kHz | ||
| 工作温度 TA | -40 ~ +85 | °C |
| 储存温度 TS | -40 ~ +125 | °C |
| 重量 | 19 | g |
| 标准 | EN50178:1997 | |
| 认证 | CE |
| 质量体系 | ISO9000 |
| ISO14001 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生/张先生/邱先生
- 电话：0755-82974086/82112685
- 传真：0755-82972731
- 手机：13430753545/13631676272
- QQ ：
BJHCS-ES5A闭环系列霍尔电流传感器
信息内容：产品编号：6822553416 产品名称：BJHCS-ES5A 规 格：25-75A/0.625V 产品备注： 产品类别：霍尔电流传感器 产 品 说 明 BJHCS-ES5A闭环系列霍尔电流传感器 BJHCS-ES5A系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下 测量直流、交流、脉冲以及各种不规则波形的电流。有极性无负值的一款单电源工作模式的霍尔电 流传感器。 产 品 特 性 应 用 · 高 精 度 · 良好的线性 · 小型的PCB安装方式，穿孔测量 · 低 功 耗 · 具 有 良 好 的 过 流 能 力 · 变频家电的驱动控制 · 太阳能电源管理系统 · 逆变电源的应用 ...

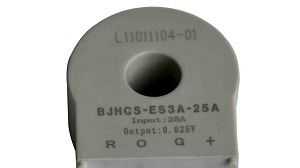

BJHCS-ES3A闭环系列霍尔电流传感器
