供应增量编码器，穿透式编码器，快速组装二通道和三通道光学编码器,HEDS-5540#A05 原装 假一罚十
| 价 格： | 面议 | |
| 型号/规格： | HEDS-5540#A05 | |
| 品牌/商标： | AVAGO |
HEDS-5540#A05 产品描述
快速组装二通道和三通道光学编码器
HEDS-5500/5540、HEDS-5600/5540 和 HEDM-5500/5600 为高性能低成本的二通道和三通道光学增量型编码器，这些编码器强调高可靠性、高分辨率，并且容易组装。
每个编码器包含带透镜 LED 光源、具备检测器和输出电路的集成电路，以及在发射器和检测器间旋转的码盘，HEDS-5500/5600 和 HEDM-5500/5600 输出为两个正交方波，HEDS-5540 和 5640 在两个正交通道外还提供第三个索引通道输出，索引输出为 90 电子度，为由码盘每旋转一圈产生的高电平作动索引脉冲。
HEDS 系列采用金属码盘，HEDM 系列则使用塑胶码盘达到 1,024CPR 的分辨率。HEDM 系列未提供三通道索引输出。
这些编码器可以快速简单地安装到电动机上，对于较大轴径的电动机，HEDM-5600 和 HEDS-5600/5640 提供有外部安装耳座。
正交信号和索引脉冲可以通过 0.1 英寸中心分隔的五个 0.025 英寸方型引脚连接。
目前提供有 96 到 1,024CPR 间的标准分辨率产品，如需其他分辨率，欢迎洽询 Avago。
dzsc/18/6621/18662197.gif| dzsc/18/6621/18662197.gif | dzsc/18/6621/18662197.gif | dzsc/18/6621/18662197.gif |
查看经销商存货
查看数据表（ PDF ）
生命周期中的地位:Active
特点
- 二通道正交输出和选用的索引脉冲
- 组装快速容易
- 不需信号调整
- 提供外部安装耳座
- 低成本
- 分辨率可达 1,024CPR
- 小型化尺寸
- -40°C 到 100°C 工作温度范围
- TTL 电平兼容
- 单一 5V 电源
-
北京捷美创芯电子科技有限公司是中国最的电子元器件分销商.捷美创芯创建于2000年,经过近十年的发展,已成为中国的IC产品零售服务商。
-
捷美创芯成立以来秉承“质量、信誉、效率、服务、价格合理”的经营理念，联合国际知名半导体生产企业，为国内外企业提供优质供应服务。
-
欢迎新老客户来电咨询！电话:010-62625640 手机:13810488032 朱女士
-
QQ:839440975
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱小姐
- 电话：010-62625640/52866947/62625641
- 传真：010-62625641
- 手机：13810488032
- QQ ：

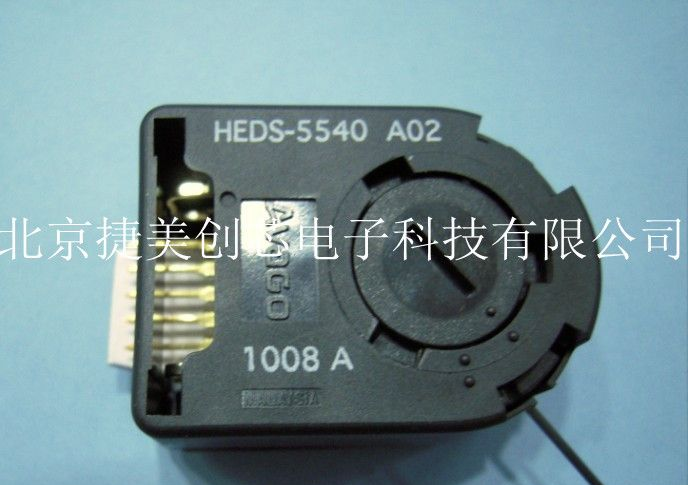

供应增量编码器，穿透式编码器，快速组装二通道和三通道光学编码器,HEDS-5540#A02 原装 假一罚十
