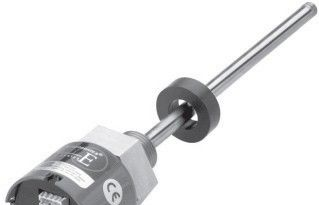

MTS非接触式直线位移传感器EP2

E - 系列 EP2 型位移传感器

模拟及数字输出

■ 直线性测量，值输出

■ 无接触测量，寿命特长

■ 非线性度达 0.02%

■ 重复精度达 0.001%

■ 位置输出信号:

- 模拟输出: 0 ~ 10 Vdc

- 数字输出: Start/Stop (开始/停止)脉冲

■ 附带参数上载功能

■ 数字输出可同步测量多个磁铁位置

■ EMI 抗干扰及 CE 认証

■ 测量行程 100 ~ 1500 mm

■ 一年保修

一直以来 MTS 的位移传感器被用户视為一个价格合理、高性能、高价值和非常可靠的机械部件，尤其是以整体系统成本来计算的话。我们在过去数十年建立了大量的商业伙伴，他们都能肯定此一论点。為了保持这个优良传统和进一步推广 MTS 的技术至其它应用领域，MTS 推出 EP2 型位移传感器。它不但包括磁致伸缩技术的好处与先进性，还以一个前所未有的低价位供应市场。我们肯定 EP2 能為各用户提供一个取替旧有位置测量系统如电位尺或编码器等的装置。如果大量採用的话，EP2 的价格可以与旧有装置相比。就算少量採购，EP2 的独特性能如无接触、输出、免维护等肯定可以让用户的產品超越同行。

EP2 型与接触式设计如电位尺(电阻式)比较更為耐用，无需定期维护，提高產量及减少废品和停机时间。EP2 外壳符合IP67 标準，适合一般机械自控，如注塑机、吹模机和压铸机等。

参数 规格

测量数据                  位置(数字输出可同测量多个磁铁位置)

测量范围                  固定长度由100 mm ~ 1000 mm，以每 100 mm 递

                          增。另提供 1250 mm 和 1520 mm 两种特长行程

模拟：                    0 ~ 10 Vdc(输入电阻 RL > 5 kOhm)

数字：                    Start/Stop 数字脉冲(可附加参数上载)

分辨率                    模拟：无限(取决於控制器 D/A 与电源波动)

数字：                    0.1 / 0.01 / 0.005 mm(取决於控制器)

非线性度                  模拟：< 满量程的 ± 0.03% (最小 ± 90 μm)

数字：                    < 满量程的 ± 0.02% (最小 ± 60 μm)

重复精度                  模拟：< 满量程的 ± 0.005%

数字：                    < 满量程的 ± 0.001%

更新频率                  模拟：>1.5 kHz，数字：取决於控制器

波动                      模拟：< 满量程的 0.02%

                          数字：取决於控制器

磁铁速度                  任意

工作温度                   - 40 至 +75 °C

湿度 / 露点               湿度 90%，不能结露

防护等级                  IP65 (配对接头必须锁紧)

冲击指标                  50 g (单一冲击) / IEC 标準 68-2-27

振盪指标                  5 g / 100 - 2000 Hz / IEC 标準 68-2-6

EMC 测试                  放射 EN 50081-1，抗扰 EN 50082-2，

                          EN61000-4-2/3/4/6，A 类 CE 认証

电子外壳                  铝成型外壳

磁铁选型                  浮动式带安装铝片

安装                      可移动固定夹片

接头选型                  模拟：直出电缆，数字：6 针 D60 公接头

输入电压                  +24 Vdc (-15 / +20%)

极性保护                   -30 Vdc

超压保护                   36 Vdc

秏电量                    模拟：50 ~ 140 mA

Start/Stop：              50 ~ 100 mA(按行程而定)

波动                      < 1 % S-S

电器衝击量:               500 V (DC 接地线与机械外壳地线之间)
