光栅位移电子尺 光栅数显尺销售
| 价 格： | 1.00 | |
| 型号/规格： | GBC-Q | |
| 品牌/商标： | sunefull |
光栅尺 光栅尺用途 光栅尺销售
光栅尺的用途:
目前在精密机加工和精密位移测量时常采用光栅尺做为测量传感器,其后面直接接入二次仪表,或数控系统进行位移测量。测量的精度主要有传感器精度决定。
随着电子技术和单片机技术的发展,光栅传感器在位移测量系统将得到更广泛应用,并逐步向智能化方向转化。该测量系统采用光栅移动产生的莫尔条纹与电子电路相结合来完成对位移量的自动测量,它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及误差修正等功能。
光栅尺的工作原理
光栅尺是通过摩尔条纹原理,通过光电转换,以数字方式表示线性位移量的高精度位移传感器.
GBC系列光栅尺是由读数头、主尺和接口组成。玻璃光栅上均匀地刻有透光和小透光的线条,栅线为50线对/mm,其光栅栅距为0.02mm,采用四细分后便可得到分辩率为5μm的计数脉冲。一般情况卜,线条数按所测精度刻制,为了判别出运动方向,线条被刻成相位上相差90°的两路。当读数头运动时,接口电路的光电接收器分别产生A相和B相两路相位相差90°的脉冲波.输出信号再经过数显系统细分处理,分辨率是光栅周期除以信号细分数,经过电子信号细分处理分辨率可为5um或1um
光栅尺的适用领域:
加工用的设备:车床、铣床、镗床、磨床、钻床、电火花机、线切割等
测量用的仪器:投影机、影像测量仪、工具显微镜等
也可对数控机床上刀具运动的误差起补偿作用
配接PLC,用于各类自动化机构的位移测量.
光栅尺的改造优势:
1、机床改造总投资极少,与旧机床的残值相适应;
2、具有附机功能,能随时装卸,与其它机床通用
3、无其它装置的装调手续,便于维修;
4、操作工人易掌握,不经培训亦可使用.它主要用于改造各类车床、磨床、镗床,尤其是改造外圆磨和圆心磨,其成效更为显著。
5、进行大型机床数显改造后,可以降低了工人的劳动强度,节省了劳动力,提高工作效率,减少废品率,机械性能稳定可靠。
6、用途广泛:它不仅能用于铣床、钻床、镗床和车削加工的常规任务,还能为许多机床、测量设备和测试设备以及专用机床提供理想的解决方案,事实上它适用于所有手动机床。
- 所属城市：山东 威海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王玉华
- 电话：0631-3632623
- 传真：0631-3631966
- 手机：13326314273
- QQ ：

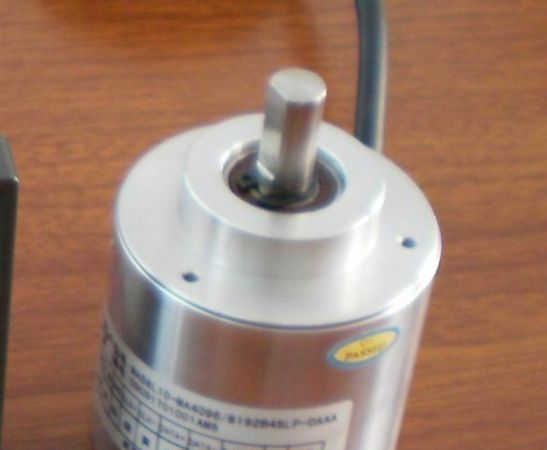

值编码器 值角度编码器
