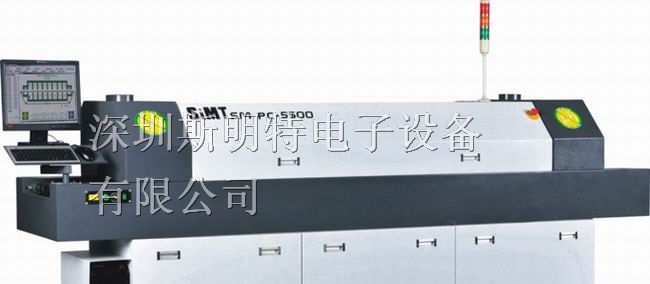

整机技术参数

适用锡膏类型

无铅焊料/普通焊料

加工基板尺寸(MM)

MAX  350(mm)

适用元件种类

0402.  0201小元件CSP、BGA等单面/双面板

机身尺寸 L*W*H（MM）

4800*1100*1500

机体重量

1300KG

温区构成

上8区热风 、下8区红外、16个温控、1个松香回收区，2个专用冷却区

温度控制方式

各温区独立PID控制

温区控制精度

±1

PCB横向温度偏差

±1℃

温度控制范围

室温~350⁰C

升温时间（冷机启动）

15分钟之内

温度稳定时间

5分钟之内

运风方式

采用的循环技术,把整个炉胆分为1680小区,其热风从吹风孔吹出后经过炉膛被炉膛边收风孔收回,在炉膛内PCB大量通过时的温度曲线与仅一块板通过时的温度曲线永远一致,加热重复精度极高,非常适合无铅工艺中工艺空间较小的特点.

内部结构

采用磨砂面6mm铝合金板蜂巢式小孔子组成,模块式加热块\运风组合,维护极其方便,是当今业内的最合理的机型结构

传送带宽度

450MM

传送方式

网 带

输送方向

左→右

传输链条面高度

880±20

运输速度

0~2000MM/MIN

冷却专用风机

AC220V横流风扇

松香烟雾处理

外接管道强行排出

松香烟雾处理

进口离心风机焊接区后强行排出

冷却方式

加长型冷却区:分上下各2区双面冷却.

出板温度可达到40℃以下.

电源

3相380V

启动功率/空载功率

45KW/10KW

不间断电源

USP   1000VA

传送电机

220VAC 单相90W

运风马达

220/380V    AC 125W进口马达每分钟2800转

发热器

螺旋式3位一体化，台湾优质发热丝组,热交换快,寿命长,热利用率高.

报警

超温报警、自动切断电源

控制系统

三菱PLC+电脑，可设定、修改、储存、温度参数

名称

产地

备注

90W运输马达

1台

STK

125W运风马达

8台

三越

加温发热丝

8条

台展

加热W型发热管

8条

台展

电脑控制器

1台

联想（戴尔）

显示器  17寸

1台

联想（戴尔）

总开关

1个

三菱

时间调节器

1个

DHC

接触器

3个

正泰

中间继电器

9个

爱克斯

保险开关

18套

正泰

程序控制器  （PLC）

1个

三菱PLC

变频器

3个

台达

电源按钮及指示灯

2个

爱克斯

延时继电器

1个

DHC

测温探头

16条

日本电热

固态继电器

16个

KETE

固态继电器座

16个

全镍

高温线

6平方

金龙羽

报警蜂鸣器

1个

爱克斯

急停按键

2个

爱克斯

三色灯

1个

爱克斯

开盖气缸

2个

SMC

油水分离器

1个

SAZN

电磁阀

2个

亚德克

电线

1批

金龙羽

冷却风机

2个

三越

电脑风扇

15个

联翔

后备电源  （UPS）

1台

山特
