整流桥模块的结构特点:
　　1、铝基导热底板：其功能为陶瓷覆铝板(DBC基板)提供联结支撑和导热通道，并作为整个模块的结构基础。因此，它必须具有高导热性和易焊性。由于它要与DBC基板进行高温焊接，又因它们之间热线性膨胀系数铝为16．7×10-6／℃，DBC约不5．6×10-6／℃)相差较大，为此，除需采用掺磷、镁的铜银合金外，并在焊接前对铜底板要进行一定弧度的预弯，这种存在s一定弧度的焊成品，能在模块装置到散热器上时，使它们之间有充分的接触，从而降低模块的接触热阻，保证模块的出力。
　　2、DBC基板：它是在高温下将氧化铝(Al2O3)或氮化铝(AlN)基片与铜箔直接双面键合而成，它具有优良的导热性、绝缘性和易焊性，并有与硅材料较接近的热线性膨胀系数(硅为4．2×10-6／℃，DBC为5．6×10-6／℃)，因而可以与硅芯片直接焊接，从而简化模块焊接工艺和降低热阻。同时，DBC基板可按功率电路单元要求刻蚀出各式各样的图形，以用作主电路端子和控制端子的焊接支架，并将铜底板和电力半导体芯片相互电气绝缘，使模块具有有效值为2．5kV以上的绝缘耐压。
　　3、电力半导体芯片：超快恢复二极管(FRED)和晶闸管(SCR)芯片的PN结是玻璃钝化保护，并在模块制作过程中再涂有RTV硅橡胶，并灌封有弹性硅凝胶和环氧树脂，这种多层保护使电力半导体器件芯片的性能稳定可靠。半导体芯片直接焊在DBC基板上，而芯片正面都焊有经表面处理的钼片或直接用铝丝键合作为主电极的引出线，而部分连线是通过DBC板的刻蚀图形来实现的。根据三相整流桥电路共阳和共阴的连接特点，FRED芯片采用三片是正烧(即芯片正面是阴极、反面是阳极)和三片是反烧(即芯片正面是阳极、反面是阴极)，并利用DBC基板的刻蚀图形，使焊接简化。同时，所有主电极的引出端子都焊在DBC基板上，这样使连线减少，模块可靠性提高。
　　4、外壳：壳体采用抗压、抗拉和绝缘强度高以及热变温度高的，并加有40％玻璃纤维的聚苯硫醚(PPS)注塑型材料组成，它能很好地解决与铜底板、主电极之间的热胀冷缩的匹配问题，通过环氧树脂的浇注固化工艺或环氧板的间隔，实现上下壳体的结构连接，以达到较高的防护强度和气闭密封，并为主电极引出提供支撑。

 公司简介：

　　汕头市良得电子科技有限公司系一家集研发、生产制造、销售、技术服务于一体的半导体生产销售企业。公司成立于1997年，具有丰富的生产经验，技术力量雄厚，拥有一批业界一流的人才及国内的半导体生产设备， 经过多年的磨练，为适应市场的需求，自2007年起，随着公司增资规模的扩大，公司的生产迅速发展，现已拥有厂房建筑面积10000多平方米，为同行业领域的地位奠定更加稳定的基础。全体员工本着艰苦奋斗，自主创新的精神。不断追求卓越与创新，并以高效的工作态度满足顾客的要求。因为你们，良得将做得更好，“质量，用户至上” 是我们的宗旨与工作目标。

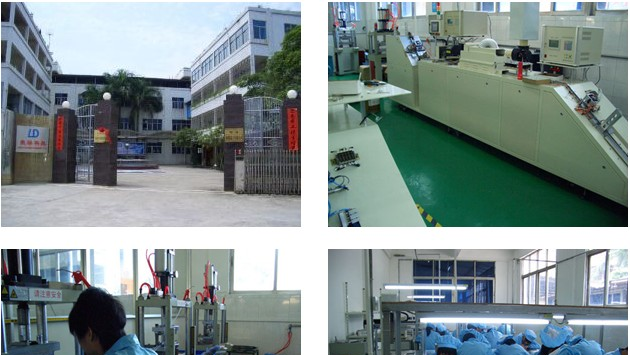

公司一角：

dzsc/18/6426/18642667.jpg

购买须知：

1. 由于电子产品品种多、流量大、季节性强,部分商品的价格随市场行情变动未能及时更新,所以请买家拍后与客服人员确认价格与数量后再付款。以免照成不必要的麻烦。多谢合作。

2.电子元件是型的产品，技术含量较高，本身存在着多种品牌，后辍与封装，可能导致参数与性能的差异，如有不慎，很有可能导致元件购买错误(此种失误，非质量问题一律不退换！)，所以请您务必在购买前，将产品的封装、后缀告诉我们！切勿直接拍下并付款！

3.本店产品图片均为店主亲手拍摄，图片与实物基本相符。电子产品由于生产厂家的批次不同等原因,会出现你所购买的图片上的宝贝和你收到的实物宝贝有所不同，发货时产品批号以当天的货为准。

4.型号众多，不能一一上传。如需同一系列产品，买家可通过电话，进行咨询。

联系我们：

公司名称：广东良得电子科技有限公司

联系人：苏先生

电话：0754-13502706223/13502785223

传真：0754-86674973

手机：13502785223

公司地址：潮南区陈店镇陈围工业城得胜工业区

邮政编码：515152

公司主页：http://www.liangde223.com

广东良得光电科技有限公司成立于1997年，是一家从事led、整流器等半导体产品的研发、生产和销售的高新技术型企业，目前厂房占地面积10000多平方米。 公司拥有一批业界一流的人才和国内的半导体生产设备，具有丰富的生产经验，雄厚的技术力量。主营产品有应用在城市亮化照明、机场、公路、车站、桥梁、宾馆、酒店、舞台、商场等装饰照明领域的LED灯条、LED铝壳线条灯、LED天花灯等。同时公司在DIP、MINIDIP、TO-220的传统焊接制程上取得了突破；在测试、印字、包装一贯设备上有一定的创新；拥有IS09001：2000国际质量体系认证的管理模式，SGS环保认证和美国UL认证。 公司以质量求生存，以信誉求发展，凭借“科技为本，品质为实；量，用户至一”的核心理念，秉承“客户，节能环保”的经营理念，努力打造品牌，与众多的国内外客户有着良好的合作关系。在几个大中城市设立辨事处大力拓展国内市场，并努力向国外市场发展，累积了国内外一批忠实的客户群，为同行业领域的地位奠定了稳定的基础。
