供应S23P50D15系列闭环霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | S23P50D15/S23P100D15 | |
| 品牌/商标： | TAMURA |
产品描述： 应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。 匝数比 Kn 1:2000 dzsc/18/6305/18630575.jpg ◆ 外形尺寸（mm） dzsc/18/6305/18630575.jpg ◆ 原边接线图 dzsc/18/6305/18630575.jpg ◆使用说明 1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于1.5mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。 3、可以根据客户要求，可以将原边引脚改为1，3和6，8四只引脚
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应L07P025D15糸列电流传感器
信息内容：L07P025D15糸列电流传感器 产品祥述： 应用霍尔效应原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流 dzsc/18/6305/18630576.jpg 国产同类产品参考： dzsc/18/6305/18630576.jpg 外形尺寸及引脚说明: dzsc/18/6305/18630576.jpg 国产同类产品参考： dzsc/18/6305/18630576.jpg 使用说明 dzsc/18/6305/18630576.jpg 1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值. 2、可按用户需求定制不同额定输入电流和输出电压的传感器
供应L18P025D15霍尔电流传感器

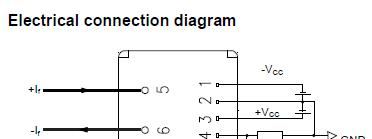

信息内容：产品祥述： 应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 ◆电参数 dzsc/18/6305/18630577.jpg 国产同类产品参考： 型号 CSM005SY CSM010SY CSM015SY CSM020SY CSM025SY CSM030SY CSM050SY IPN 原边额定输入电流 5 10 15 20 25 30 50 A IP 原边电流测量范围 0～±10 0～±20 0～±30 0～±40 0～±50 0～±60 0～±100 A 输入引脚尺寸 Ф0.8 Ф1.0 Ф1.0 Ф1.4 Ф1.4 Ф1.6 2X1.6X1.5 mm KN 匝数比 3：1500 2：2000 1：1500 1：2000 1：2500 1：3000 1：3125 RM 内接测量电阻 400 400 400 400 400 400 250 Ω VSN 副边额定输出电压 4±0.5% V VC 电源电压 ±15(±5%) V IC 电流消耗 <25 mA Vd 绝缘电压 在原边与副边电路之间2.5 KV有效值/50Hz/1分钟 εL 线性度 &...
