电流传感器 CSNE151-204
| 价 格： | 面议 | |
| 型号/规格： | CSNE151-204 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
1. 描述:CSNE151-204闭环电流传感器，基于磁补偿原理。原/副边电路之间电气绝缘，可以测量直流、交流和脉冲电流。
2. 电气参数
额定电流：50A.t rms(额定值)
测量范围：0~±90A.t(DC~AC Peak)
测量阻值（在70°C）：Rm min Rm max
With±15V,at±50A.t Max：0ohm 250ohm
at±90A.t Max：0ohm 54ohm
模拟输出电流（在50A时）：25mA
匝数比率：1,2,3,4/2000
精度（25°C）：优于±0.5%ln
供电电压：±15VDC(±5%)
原副边电器绝缘：5KVrms/50KHz/1分钟
3. 性-动态参数
零点失调电流（25°C）：优于±0.30mA
失调电流温漂（0~70°C）：优于±0.60mA
线性度：优于±0.30%
响应时间：优于1μs
频带宽度：DC~100 KHz
dl/dT跟随：优于50A/μs
4. 技术指标
工作温度范围：-40~75°C
储存温度范围：-40~90°C
耗电流：10mA加上输出电流
副边内阻（+70°C）：190Ω
传感器外壳：绝缘塑料外壳
连接形式（初级）：3×1.25mm焊脚
连接形式（次级）：3×1.0mm PCB焊脚
附注
1. 温度下的电阻范围；
2. 上述参数都在25度和±15V供电的情况下，除非另外说明。
3. 只在接法1中测量AC的峰值电流为90A,持续时间为2秒。
Honeywell闭环电流传感器：
25A：CSNE151-100、CSNE151-005、CSNE151-104（低成本）、CSNX25
50A：CSNP661、CSNE151-204（低成本）
100A：CSNF161、CSNG251、CSNS100M-002
125A：CSNR161
200A：CSNS200M-002
300A：CSNS300M-002、CSNJ481、CSNJ481-001、CSNJ481-002、CSNJ481-003
500A：CSNK500M、CSNK591、CSNK591-001、CSNK591-002、CSNK591-003
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李小姐
- 电话：0755-83996702/82861853/83017431
- 传真：0755-83017431
- 手机：13760397503
- QQ ：

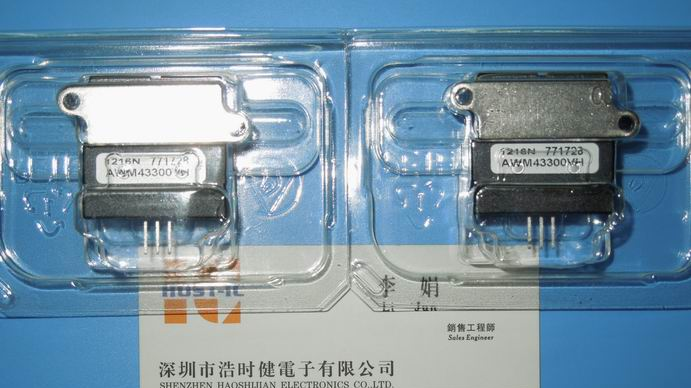

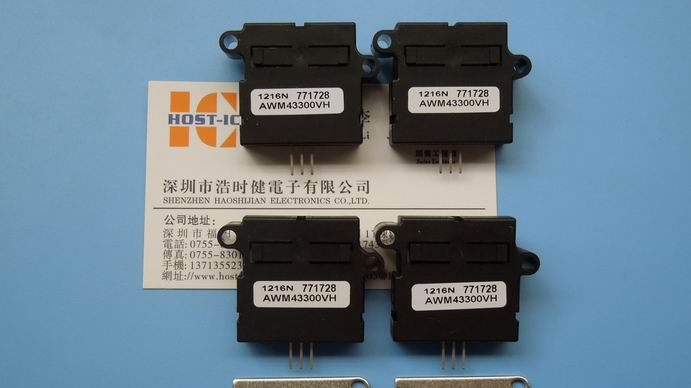

气体流量传感器 AWM43300VH
信息内容：AWM40000 系列包括不带放大和放大/ 信号处理的信号。AWM42150V 和AWM42300，使用和AWM2000 相同的电路。AWM43300V 和AWM43600V 使用和AWM3000 相同的电路。AWM43600V 为6SLPM 器件。AWM43300VH气流质量传感器特点：● 多个集中安装/O 形密封圈● 陶瓷流量管（无引气管），0-1000sccm● 塑料流量管（无引气管），0-6SLPM● 高共模压力（150psi）● 工作温度可至125˚C● 零点和满量程高稳定性AWM43300技术参数：● 流量范围（满量程）：+1000sccm● 输出电压：5±0.15VDC● @标定点：@1000sccm● 零点电压：1.00±0.05VDC● 零点漂移：+25~-25˚C +25~85˚C ±0.025VDC● 重复性& 迟滞：±0.5% 读数● 压降@满量程：1.02(典型值)（in H2O）● 电源（VDC）：8.0 10±0.01 15 (2)● 功耗（mW）：50 60● 反应时间（ms）： 1.0 3.0 (1)● 共模压力（psi）：150 (AWM43600V是25psi)● 输出负载：NPN(电流沉):10mA PNP（电流源）：20mA● 标定气体：氮气 （AWM42150VH为氢气）● 比率变化量：±0.3%读数● 工作温度：-25~85C● 储存温度（C）：-40~90C● 冲击：100g峰值(5drops,6axis)注明：本公司现货供应型号：AWM2100V，AWM2300V，AWM2100VH，...
气体流量传感器 AWM43300V
信息内容：AWM40000 系列包括不带放大和放大/ 信号处理的信号。AWM42150V 和AWM42300，使用和AWM2000 相同的电路。AWM43300V 和AWM43600V 使用和AWM3000 相同的电路。AWM43600V 为6SLPM 器件。AWM43300V气流质量传感器特点：● 多个集中安装/O 形密封圈● 陶瓷流量管（无引气管），0-1000sccm● 塑料流量管（无引气管），0-6SLPM● 高共模压力（150psi）● 工作温度可至125˚C● 零点和满量程高稳定性AWM43300V技术参数：● 流量范围（满量程）：+1000sccm● 输出电压：5±0.15VDC● @标定点：@1000sccm● 零点电压：1.00±0.05VDC● 零点漂移：+25~-25˚C +25~85˚C ±0.025VDC● 重复性& 迟滞：±0.5% 读数● 压降@满量程：1.02(典型值)（in H2O）● 电源（VDC）：8.0 10±0.01 15 (2)● 功耗（mW）：50 60● 反应时间（ms）： 1.0 3.0 (1)● 共模压力（psi）：150 (AWM43600V是25psi)● 输出负载：NPN(电流沉):10mA PNP（电流源）：20mA● 标定气体：氮气 （AWM42150VH为氢气）● 比率变化量：±0.3%读数● 工作温度：-25~85C● 储存温度（C）：-40~90C● 冲击：100g峰值(5drops,6axis) 产品用途：空气污染监测设备，HVAC 湿度控制，气体分析机，...
