供应铝外壳电阻器RX24 100W250RJ
| 价 格： | 面议 | |
| 型号/规格： | RX24-100W250RJ | |
| 品牌/商标： | 国产 | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | | |
| 功率分类： | | |
| 精度类别： | | |
| 外形结构特征： | | |
| 引出线类型： | | |
| 包装形式： | |
描述
RX24铝外壳线绕电阻器（5W，10W，25W，50W，75W，100W，150W，200W，250W，300W，400W，500W）。
RX24铝外壳线绕电阻器为金黄色铝外壳封装，主要用途为加热电阻，变频电阻，制动电阻，刹车电阻，起动电阻等，规格型号分为RX24铝外壳电阻，RX24 5W 10W 25W 50W 75W 100W 150W 200W 250W 300W 400W 500W；常用阻值0.1R，0.2R，0.5R，1R，10R，50R，100R，250R，1KR，2KR，2.2KR，3.9KR，10KR，11KR，22KR，33KR；阻值精度为1%或5%。
| 型号 | 25℃下额定功率 | 尺寸(mm) | 标准散热板(铝) | 重量 | |||||||||||
| A | B | L | H | l | l1 | c | M | N | ф | K | 表面积(cm2) | 厚 | (g) | ||
| 度 | |||||||||||||||
| (mm) | |||||||||||||||
| RX24-5 | 5W | 15.5 | 16 | 36.5 | 8 | 11.4 | 12.5 | 8.5 | 4.4 | 1.5 | 1.2 | 1.3 | 415 | 1 | 3 |
| RE605 | |||||||||||||||
| RX24-10 | 10W | 19.5 | 21 | 40.5 | 10 | 14 | 16 | 11.2 | 5 | 2 | 2 | 2.2 | 415 | 6 | |
| RE610 | |||||||||||||||
| RX24-25 | 25W | 27 | 27 | 48 | 13 | 18.3 | 20 | 14.3 | 7 | 2 | 2 | 2.2 | 535 | 11 | |
| RE615 | |||||||||||||||
| RX24-30 | 30W | 34 | 29 | 55 | 15.5 | 25 | 22 | 16.3 | 7.3 | 2 | 2 | 2.2 | 535 | 18 | |
| RX24 -50 | 50W | 50 | 29 | 71 | 15.5 | 40 | 22 | 16.3 | 7.3 | 2 | 2 | 2.2 | 995 | 30 | |
| RE630 | |||||||||||||||
| RX24 -75 | 75W | 65.5 | 48 | 86.5 | 26 | 23.5 | 37 | 27 | 11.5 | 3.5 | 3 | 995 | 3 | 90 | |
| RX24 -100 | 100W | 70 | 29 | 90 | 9 | 40 | 11 | 15 | 7.3 | 3.5 | 3 | 995 | |||
| RX24-100 | 100W | 98 | 48 | 119 | 26 | 35 | 37 | 27 | 11.5 | 3.5 | 3 | 995 | 160 | ||
| RX24-150 | 150W | 130 | 48 | 151 | 26 | 52 | 37 | 27 | 11.5 | 3.5 | 3 | 995 | 240 | ||
| RX24G-100 | 100W | 89 | 71.5 | 139 | 45 | 70 | 57.2 | 46.5 | 19.6 | 5 | M5 | 2780 | 265 | ||
| RE640 | |||||||||||||||
| RX24-200 | 200W | 92 | 73 | 132 | 45 | 35 | 58 | 46.5 | 21 | 5 | M6 | 3750 | 420 | ||
| RX24-250 | 250 | 112 | 73 | 152 | 45 | 45 | 58 | 46.5 | 21 | 5 | M6 | 4765 | 480 | ||
| RX24-300 | 300 | 130 | 73 | 170 | 45 | 51 | 58 | 46.5 | 21 | 5 | M6 | 5780 | 580 | ||
| RX24-500 | 500 | 204 | 73 | 244 | 45 | 87 | 58 | 46.5 | 21 | 5 | M6 | 8500 | 970 | ||
| RX24G-250 | 250 | 详见右上图 | 510 | ||||||||||||
| RE650 | |||||||||||||||
| 型号 | 25℃额定功率W | 阻值范围(Ω ) | 阻值允许偏差(%) | 温度系数 (* 10 -6 /℃) |
耐电压(V) | |
| 带散热板 | 不带散热板 | |||||
| RX24 | 5W | 3W | 0.01~1K | ± 1 ± 5 | ± 50~± 100ppm | 1000 |
| 10W | 8W | 0.01~1.5K | ||||
| 25W | 12W | 0.01~10K | ||||
| 30W | 15W | 0.01~27K | ||||
| 50W | 20W | 0.01~33K | ||||
| RXG24 | 75W | 45W | 0.01~39K | 2000 | ||
| 100W | 50W | 0.01~51K | ||||
| 120W | 50W | 0.01~54K | ||||
| 150W | 55W | 0.01~56K | ||||
| 200W | 50W | 0.01~62K | ||||
| 250W | 60W | 0.01~68K | ||||
| 300W | 75W | 0.01~75K | ||||
| 500W | 200W | 0.01~82K | ||||
dzsc/18/6284/18628465.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应小型功率继电器JZC-32F-005-ZS3
信息内容：产品描述： dzsc/18/6284/18628466.jpg 1.线圈参数: 1-1.额定电压：3,5,6,9,12,24VDC 1-2.线圈电阻：见规格表 1-3.吸合电压：见规格表 1-4.释放电压：见规格表 1-5.额定线圈功率：200mW、450mW 2. 触点参数： 2-1.触点形式：H-一组常开,C-一组转换 2-2.触点材料:Silver Alloy 1C：NO/NC：5A/3A 250VAC/30VDC(标准型) 2-4.切换电压：250VAC/30VDC 2-5.切换电流：10A 2-6.切换功率：1,250VA,150W 2-7.最小切换电压电流：5VDC,100mA 2-8.接触电阻：Max 100mΩ(6VDC 1A) 2-9.寿命：电气寿命100,000次 机械寿命10,000,000次 3.线圈参数： 3-1.绝缘电阻：Min.1000MΩ 500VDC 3-2.介质耐压：1,000VAC,1 min触点与触点间 A型： 3,500VAC,1 min触点与线圈间 C型： 2,500VAC,1 min触点与线圈间 3-3.吸合时间：Max.10ms 3-4.释放时间：Max.5ms 3-5.温度范围：-40～+85℃ 3-6.冲击：强度 1,000m/s 稳定性100m/s 3-7.振动：强度10～55Hz,1.5mm双振幅 稳定性 10～55Hz,1.5mm双振幅 3-8.相对湿度...
供应S23P100D15M1霍尔电流传感器

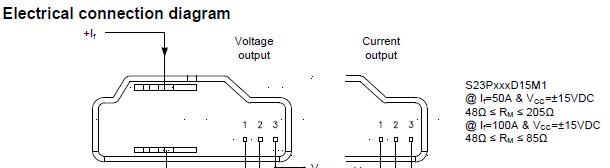

信息内容：产品描述： 匝数比 Kn 1:1000 应用霍尔效应闭环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。 dzsc/18/6305/18630573.jpg ◆ 外形尺寸（mm） dzsc/18/6305/18630573.jpg ◆ 原边接线图 dzsc/18/6305/18630573.jpg ◆使用说明 1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电流值。 2、传感器电流输入端焊接到线路板应牢固可靠，且印制板上的输入端导线宽度不小于1.5mm，越短越好，印制板使用双面环氧板，并双面布线，以免长时间工作导致线路板发热。 3、可以根据客户要求，可以将原边引脚改为1，3和6，8四只引脚
