一．变压器有载开关测试仪功能特点

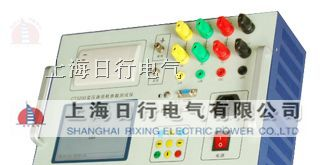

RX200型电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

  电力变压器有载开关测试仪有以下几种优点：
——光线示波器功能
仪器分三通道，可同时记录A,B,C三相过渡过程中所有过度及跳变的过程，包括可看出跳变点的时间值。不受天气引响，功能远比光线示波器优越。
——较强的综合测量能力。在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
——较全面的测量结果分析。用户可通过大屏幕液晶显示屏，配合各功能按键，分析波形中每点、每段的电阻值和每段的时间，各时间段的时间以及三相不同期等，通过屏幕分析，可了解切换过程中，每个瞬间三相开关各种参数的变化情况，也可将波形打印、存贮及查阅历史波形进行分析和对比。
——打印输出。仪器配有一台面板式前换纸型打印机，可直接作为开关的测试报告存档。
——菜单驱动，操作灵活。所有操作功能及提示和测量结果，都显示在一个240×128点的大屏幕液晶屏上。用户只要根据提示按动功能键即可进行测量。
——具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。
——数据保持，数据通讯。使用者所测量的数据及波形，可保存在仪器内，所存贮的内容不会因断电而丢失，现场存贮的试验结果可通过专用数据线经串口传送到电脑里保存。（本公司有专用软件）

变压器有载开关测试仪主要技术指标：
1．三路独立测试电源，输出电流0.5A;
2．仪器设置采样率10～20KHZ;
3．单次波形存储时间6.4秒。
4．过渡电阻测量范围：Y/0型变压器1-40W，Y型变压器1-20W。
5．测量精度：1-5W，Δ=±10%.5-40W，Δ=±5%
6．时间及同期性误差：Δ≤±1%。
7．显示器：240´128T、T6963C控制器;
8．打印机：MP-40-8面板式前换纸型打印机;
9．处理部分：
80C320高速8位微处理器。程序存储器32K;掉电保持数据存储器512K字节;高速A/D转换器，采样率可达400KHZ;
10．电源  220V ±10%  功率£200W。
11．尺寸  410mm´320mm ´200mm。
12．重量  £7kg
