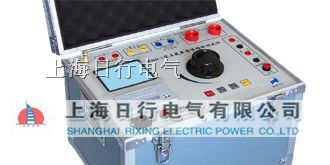

一、继电保护试验箱用途及特点 RXJB -2000型继电保护试验箱是我公司2000年开发的又一新型继电保护试验设备,该设备在主体不变的情况下,重量仅为10公斤,才用不锈钢或塑铝机箱,美观牢固,减震性能良好。采用双碳刷调压器(即双面调调压器),大旋钮调节负载较重的交直流电压、电流,小旋钮调节负载较轻的交直流电压、电流,可两路同时输出。采用0.5级数字表,高精度传感器,测量,采用六位数显电秒表,可满足时间测量,实为继电保护工作人员外出作业的良好工具。 二、主要技术特性: 1.输入电源: AC220V±10% 50Hz 2.标称容量: 1KVA(可根据要求增加或减小容量) 3.输出: 主回路:AC 0-250V(3A) (大旋钮调节) 0-500mA(15V)串电阻 0-10A(15V)串电阻 0-100A(10V) DC 0-350V(3A) 0-500mA(15V)串电阻 0-10A(15V) 辅回路:AC 0-20V(1A) (小旋钮调节) AC0-250V(1A) DC 0-350V(1A) 4.测量范围: 测电压范围: 0-500.0V(直测) 测交流电流范围: 0-500mA(直测) 0-10.00A(分流器输入) 测时间范围: 0-999.999S(分辨率为1mS) 5.标准度: 测量标准为0.5级 6.外形尺寸: 272mm*172mm*262mm 7.重量: 10Kg 8.使用环境温度 :-20℃-45℃ 三、继电保护试验箱工作原理 3.1原理说明 仪器分为主回路和辅回路两个回路,主回路采用大旋钮调节,辅回路采用小旋钮调节,主回路通过面板上“输出选择”按键开关控制其输出的各种量,并且每切换一种输出的同时,仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出,测量可外附万用表测量。 3.1.1主回路原理 输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端,通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器),升流器分三个抽头输出,一个抽头为AC0-250V输出,额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A),该抽头一路经传感器通过继电器控制输出0-10A交流电流,一路经电阻输出0-500mA交流电流,一路经继电器转换可输出0-10A或0-500mA直流电流;第二个抽头为10V(100A)大电流端,该抽头穿过传感器一次侧直接输出100A电流,该回路带负载能力较强,但输出稍有过载,不能长时间处于大电流状态下。 3.1.2辅回路 与主回路一样,AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量,通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压,此回路额定电流为1A。按下辅回路“输出控制”开关,调节小旋钮即可输出。 3.1.3测量回路 由大旋钮调节的主回路输出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”,直流“0-350V”、“0-500mA”、“0-10A”通过设备内线路板上继电器转换,每切换一个档,便函可监视所对应的输出量。其中“0-500mA”档包括在“0-10A”档中。使用时,在“0-10A”两下即是“0-500mA”监视。 3.1.4时间测量 设备内置6位数显秒表,电秒表可内部启动,也可外部启动。内部启动时,按下“输出控制”开关,即可启动秒表,通过接点短接设备面板上停表端子即可停止秒表。秒表单独设有电源开关,不用时可将秒表关掉。 3.1.5声光提示 电路设备内置声光提示电路,继电保护试验箱在被测断电器接点动作时,可将接点接入试验箱声光提示插孔,试验箱内发出报警声或发光,提示断电器接点动作情况。
