供应隔膜压力表
| 价 格： | 面议 | |
| 型号/规格： | KY-PNG | |
| 品牌/商标： | 隔膜压力表 |
隔膜压力表
dzsc/18/6256/18625678.jpg
隔膜压力表的详细资料：
为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
主要技术指标
· 隔膜表的温度特性
由于隔膜表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
· 隔膜表液位差
尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。
· 隔膜表的耐蚀性
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Crl7Nil2Mo2316；蒙乃尔合金Cu30Ni70；哈氏合金H276C；钽Ta及氟塑料F4。
法兰材料：不锈钢0Crl7Nil2M02316；不锈钢内衬氟塑料316+F4。
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 闵志敏
- 电话：0517-86990501
- 传真：0517-86990503
- 手机：13915198743
- QQ ：
供应防爆电接点压力表
信息内容：防爆电接点压力表 dzsc/18/6256/18625679.jpg 防爆电接点压力表系按GB3836.1 83《爆炸性环境用防爆电气设备通用要求》和GB3836.2 83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的有关规定及相关标准进行设计，并经由国家指定的检验机构所审批的图样和技术文件进行制造。仪表的防爆类别为Ⅱ类隔爆型B级T4组，其标志为ExdⅡBT4。仪表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。仪表经与具有相应防爆性能或采取相应安全措施的电气器件(如继电器及接触器等)配套使用，便能对被控系统实现自动控制和发信(报警)的目的。 主要技术指标精确度等级：1.5标度范围：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa控制方式：上、下限缓行接点开关工作电压：DC 220V或AC 380V；触头功率：10VA工作位置：垂直安装使用环境条件：-10～50℃，相对湿度不大于80％，且爆炸性混合物应属于ⅡB级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。温度影响：示值不大于...

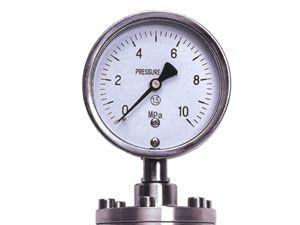

供应膜片压力表
