供应超声波流量计的安装、安装点的选择
| 价 格： | 面议 | |
| 型号/规格： | JC200 | |
| 品牌/商标： | 大连计测 |
超声波流量计的安装点选择的几点要求、超声波流量计的安装点的选择情况

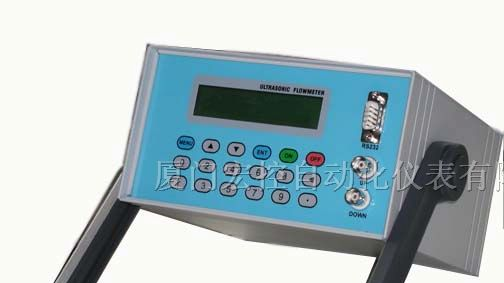

便携式/手持式超声波流量计的流量测量简单方便，只要选择一个合适的安装点，在主机上输入安装点处的管道参数，然后根据主机提供的传感器安装距离，把传感器安装在管道表面，并用超声波专用电缆连接至主机，即可完成流量测量。具体操作如下：
1、满管：为了保证测量精度和稳定性，测量点的流体必须充满管道（否则测量值会偏大或者不能测量）。所以安装时应满足以下条件：两个传感器应该按照在管道轴面的水平方向上，在45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。
可以通过下列方法判断是否满管：
满管 有可能不满管
垂直向上流动的管道 垂直向下流量的管道
斜向上流动的管道 斜向下流量的管道
管道系统中的点处 管道系统的点处
自然流
管道内无压力
2、稳流：稳定流动的流体有助于测量稳定，从而保证测量精度。而流动状态混乱的流体会使测量数据不稳定或无法测量。
满足稳流条件的标准要求：
1）管道远离泵出口、半开阀门时，直管段要求上游10D，下游5D（D为外管径）。
2）距离泵出口、半开阀门直管段要求30D。
达不到稳流条件的标准要求，下列情况也可以尝试测量：
1）泵出口、半开阀门和安装点之间有弯头或者缓冲装置。
2）泵的入口、阀门的上游。
3）流体的流速为中、低流速。
（低流速：流速＜1m/s；中流速：流速1~2m/s；高流速：流速＞2m/s）。
下列情况有可能出现不稳流，选择测量点时需谨慎。
1）测量点距离泵出口、半开阀门直管段不能保证10D，且没有弯头等缓冲装置。
2）测量点距离泵出口、半开阀门直管段不能保证10D，流速较高。
3）垂直向下流动，斜向下流动。
4）测量点管道下游敞开，且直管段小于10D。
3、结垢：管内壁结垢会衰减超声波信号的传输，并且会使管道内径变小。所以管内壁结垢的管道会使流量计不能正常测量或者影响测量精度。因此，要尽量避免选择管道内结垢的地方作为安装点。如果无法避开结垢的安装点，可采取下列措施消除或减小管道内壁结垢的测量的影响。
1）用锤子用力敲击测量点的管道直到测量点的信号强度明显增大。
2）选用Z法测量，并把结垢设置为衬里以取得更好的测量精度。
3）把测量点的管道重新更换。
4、温度：超出传感器的使用温度范围很容易造成传感器的损坏或者大幅度缩短传感器的寿命。因此，安装点的流体温度必须在传感器的安装使用范围内，且尽量选择温度更低的安装点。所以，同一管线尽量避免锅炉水出口、换热器出口的地方，尽可能安在回水管道上（条件允许下，在测量前测量安装点的温度）。
5、干扰：便携式/手持式超声波流量计的主机、传感器以及电缆容易受到变频器、电台、电视台、微波通讯站、手机基站、高压线等干扰源的干扰。所以选择传感器和主机安装点时，尽量远离这些干扰源。
