TU-DC智能电磁流量计技术选型 资料 参数
| 价 格： | 1.00 | |
| 型号/规格： | TU-DC智能电磁流量计 | |
| 品牌/商标： | 中瑞拓天 |
产品展示
您当前的位置：-产品展示
- dzsc/18/6182/18618287.gif
- 产品名称: TU-DC智能电磁流量计
- 产品型号: TU-DC智能电磁流量计
- 产品类别: 电磁流量计
|
衬里材料 |
主要性能 |
适用范围 |
|
氯丁橡胶 Neoprene |
耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 |
<80°C，一般水，污水，泥浆，矿浆 |
|
聚氨酯橡胶 Polyurethane |
有极好的耐磨性能，耐酸碱性能略差。 |
<60°C，中性、强磨损的矿浆，煤浆、泥浆。 |
|
聚四氟乙烯 PTFE |
化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 |
<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。 |
|
F46 |
化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好 |
<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
| dzsc/18/6182/18618287.gif SUS316L不锈钢电极示意图 | dzsc/18/6182/18618287.gif 钛电极示意图 | dzsc/18/6182/18618287.gif 钽电极示意图 |
| dzsc/18/6182/18618287.gif 橡胶衬里示意图 | dzsc/18/6182/18618287.gif PO衬里示意图 | dzsc/18/6182/18618287.gif 四氟衬里示意图 |
|
材质 |
耐腐蚀性能 |
|
316L |
对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。 |
|
哈氏合金HB |
耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
|
钽 |
具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。 |
| 公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） | 公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
| 10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
| 15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
| 20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
| 25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
| 32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
| 40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
| 50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
| 65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
| 80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
| 100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
| 125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
| 150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
| 200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
| 250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
电磁流量计解剖图片：
公司电磁流量计标定装置
dzsc/18/6182/18618287.jpg
电磁流量计安装现场（DN32mm） dzsc/18/6182/18618287.jpg
dzsc/18/6182/18618287.jpg
现场管道安装实图
电磁流量计选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。可测量的流体:由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。传感器口径的确定:流量计使用流速在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s时在仪表部位局部提高流速，采用缩管方式：异径管的中心锥角不大于15oC时，可把异径管视为直管段的一部分。一体型或分离型的选择:一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
应安装在水平管道较低处和垂直向上处，避免安装在管道的点和垂直向下处；
dzsc/18/6182/18618287.gif 应安装在管道上上升处；
dzsc/18/6182/18618287.gif 在开口排放管道安装，应安装在管道的较低处；
dzsc/18/6182/18618287.gif 若管道落差超过5m时，在传感器的下游安装排气阀；
dzsc/18/6182/18618287.gif 应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
dzsc/18/6182/18618287.gif 传感器不能安装在泵的进出口处，应安装在泵的出口处；
dzsc/18/6182/18618287.gif 在测量井内安装流量计的方式
dzsc/18/6182/18618287.gif
| 1、入口 | 2、溢流管 | 3、入口栅 | 4、清洗孔 |
| 5、流量计 | 6、短管 | 7、出口 | 8、排放阀 |
dzsc/18/6182/18618287.gif
·测量管道内必须完全充满液体；
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王冲
- 电话：010-57461661
- 传真：010-58857017
- 手机：18301377061
- QQ ：
TU1000M模块式超声波流量计资料 型号 供应商
信息内容：产品展示 您当前的位置：首页-产品展示 dzsc/18/6182/18618288.jpg 产品名称: TU1000M模块式超声波流量计 产品型号: TU-1000M型 产品类别: TU1000超声波流量计 下载文件: --> 产品内容： TU1000M型导轨模块式超声波流量计模块适用于系统集成商的配套工程、水利水资源或供热系统等联网监控项目的流量计量，具有体积小、价格低、操作简单、输出接口功能齐全等特点。技术参数* 测量精度：优于1%，重复性：优于0.2%* 工作电源：隔离8~36VDC* 显 示：M1:2×10背光汉字液晶显示器可显示瞬时流量、流速及正负净累积流量等M2:本地96段LCD显示器，显示44个不同的窗口内容* 操 作：M1:4键轻触键盘设参M2:使用专用二次仪表或PC设参软件(公司网站可下载)，通过RS485设置参数，可浏览44个窗口内容* 信号输入：◇3路4-20mA模拟输入，精度0.1%,可输入压力、液位、温度等信号◇2路三线制PT100铂电阻* 信号输出：◇1路隔离RS485输出◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)◇1路继电器输出 (脉冲宽度200ms )◇1路4-20mA输出 (有源、无源输出可选)* 通讯协议：◇MODBUS协议，M-BUS协议，海峰FUJI扩展协议，并兼容国内其它厂家同类产品的通...
TU1000P便携式超声波流量计资料 型号 报价

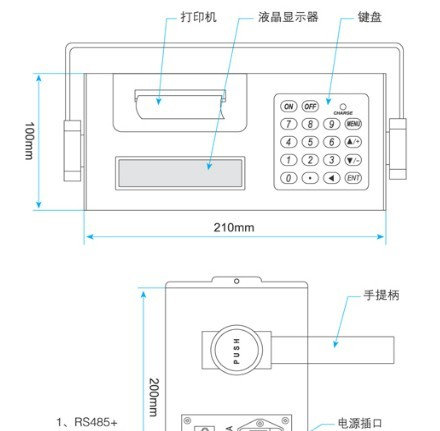

信息内容：产品展示 您当前的位置：首页-产品展示 dzsc/18/6182/18618289.jpg 产品名称: TU1000P便携式超声波流量计 产品型号: TU1000P 产品类别: TU1000超声波流量计 下载文件: --> 产品内容： TU100OP型便携式超声波流量计2008年由10版机芯更换为13版机芯，适用于各种工业现场中液体流量的在线标定和巡检测量。具有测量精度高、一致性好、电池供电时间长、操作简单、内置热敏一体式打印机等特点，该款产品已广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业，受到广大用户的一致认可。出厂标配dzsc/18/6182/18618289.jpg便携式超声波流量计主机技术参数* 测量精度：优于1%* 重 复 性：优于0.2%* 工作电源：220VAC(标配)或110VAC(选配)* 测量周期：500ms (每秒2次，每个周期采集128组数据)* 电 池：内置镍氢充电电池可连续工作24小时* 安装方式：外敷式安装，操作简单、方便* 显 示：2行汉字同屏显示瞬时流量、累积流量、信号状态等* 信号输出：隔离RS485* 通讯协议：MODBUS协议，海峰FUJI扩展协议，兼容国内其它厂家同类产品通讯协议* 打印输出：内置热敏一体式打印机，实现及时或定时打印* 其它功能：自诊断，提示当前工作状态...
