供应江苏上海安徽福建广州浙江孔板流量计

价格：		面议
型号/规格：		LK-KB
品牌/商标：		LK

详细介绍
企业详情

一体化孔板流量计

dzsc/18/6173/18617375.jpg

概述:

一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

dzsc/18/6173/18617375.gifdzsc/18/6173/18617375.jpg

孔板流量计适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级

节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

二.孔板流量计外形

dzsc/18/6173/18617375.bmpdzsc/18/6173/18617375.bmpdzsc/18/6173/18617375.bmp 三、孔板流量计工作原理
　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下： dzsc/18/6173/18617375.bmpdzsc/18/6173/18617375.jpg c－流出系数　　无量纲　 d－工作条件下节流件的节流孔或喉部直径 D－工作条件下上游管道内径 qm－质量流量　Kg/s qv－体积流量　m?/s ?－直径比d/D 无量纲流体的密度Kg/m? 可膨胀性系数　　无量纲 dzsc/18/6173/18617375.bmp 四、孔板流量计结构　节流装置组成

节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。
测量管

节流装置适用范围及有关技术指标

南京蓝科自动化设备有限公司

公司信息未核实

所属城市：江苏南京
[联系时请说明来自维库仪器仪表网]
联系人： 王琼
电话：025-83765572
传真：025-83765573
手机：15651720750
QQ ：

公司相关产品

供应华东地区、南京、无锡、南通、上海超声波流量计

信息内容：

CJ-100系列超声波流量计 dzsc/18/6173/18617376.jpg CJ-100P系列便携式超声波流量计产品名称：CJ-100P系列便携式超声波流量计产品简介：CJ-100P系列便携式超声波流量计高精度测量线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%。非接触式测量将带磁性的超声波流量计传感器吸附在管道外壁，即可完成流量测量。测量范围大选用不同型号的传感器，可实现口径DN15DN15~DN6000mm管道流量的测量。支持中英文件菜单不同版本的流量计，可支持中文或英文菜单，方便快捷。内置打印机即可实现即时屏幕打印，还可以定时打印提前设定多达20余项的测量结果。 dzsc/18/6173/18617376.jpg CJ-100H型手持超声波流量计产品名称：CJ-100H型手持超声波流量计产品简介：CJ-100H型手持超声波流量计高精度测量线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%。体积小重量轻体积仅为210×90×30mm,重量仅为0.5kg非接触式测量将带磁性的超声波流量计传感器吸附在管道外壁，即可完成流量测量。测量范围大选用不同型号的传感器，可实现口径DN15DN15~DN60...

详细内容>>

供应华东地区污水处理专用流量计，分体式电磁流量计

信息内容：

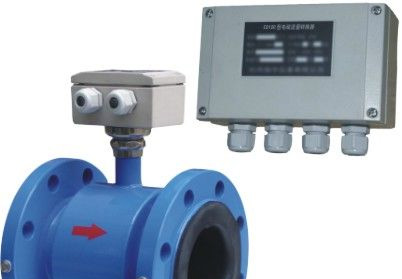

LK-LDF分体式电磁流量计 dzsc/18/6173/18617377.jpg 概述：分体式电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。北京中瑞能仪表生产电磁流量计及流量计仪表广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。产品特点：１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；２、测量管内无阻碍流动部件，无压损，直管段要求较低；３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；５、转换器可与传感器组成一体型或分离型；６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉...

详细内容>>

节流件名称		适用管道（DN mm）	适用直径比B（d/D）	应用特点	流出系数不确定度Ec%	设计标准
角接取压标准孔板	环室式	50－500 50－500	0.2－0.75 0.2－0.75	适用于清洁介质其中GD结构适合高温高压条件下流量的测量	0.6－0.75%	ISO5167 GB/T2624－93
	夹紧环式	50－500	0.2－0.75	南京蓝科自动化设备有限公司中国环保设备网南京蓝科产品详情南京蓝科自动化设备有限公司博客南京蓝科自动化设备有限公司联系人：夏琳联系电话：025-83765572 传真：025-83765572 联系地址：南京市高新技术开发区丽新路1号苏ICP备09047782号技术支持：谷瀑环保管理入口
