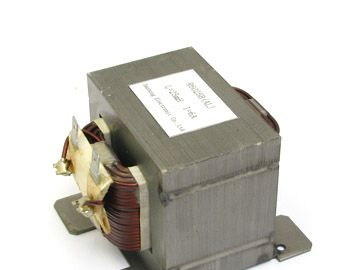

节能变压器可分为单相和三相两种

结构：额定电流从10A～800A，输出电压有1档～6档不等，

优点：1  采用铁损较小的优质硅钢片

            2  无冲孔涡流小，降低了变压器的磁阻和损耗，减少变压器的自身电能损失。

            3  采用中性点调零方式提高了变压器效率，从而达到一种低损耗、低噪音的绿色环保节能变压器。

执行标准

Standard 执行标准 容量

绝缘等级 GB1094.11-2007

国家电力变压器标准 0.5kVA～1000kVA F级或H级 GB/T18494.1-2001

工业用变流变压器 JB/T9646-1999

变压器标准 JB/8636-1997

 使用条件

Condition ¨ 海拔不超过2000m ¨

 环境温度-25～+45℃

相对湿度≤90%

周围无有害气体，无易燃易爆物品

周围环境应用良好的通风条件，如装在柜内，应加装通风设备部分产品尺寸表Parameter Table 输入电压 输出电压 容量 外形尺寸（L×W×H） 安装尺寸（L1×W1） 重量（V） （V） （kVA） （mm） （mm） （kg） 220 185-190-195-200-205 5 240×180×220 160×115（Ф6） 25 220 185-190-195-200-205 7.5 270×180×240 180×130（Ф6） 34 220 185-190-195-200-205 10 270×190×240 180×140（Ф8） 41 220 185-190-195-200-205 15 300×200×270 200×150（Ф8） 54 220 185-190-195-200-205 20 300×200×280 200×155（Ф8） 61 220 185-190-195-200-205 30 330×210×300 220×165（Ф8） 72 220 185-190-195-200-205 40 390×220×320 260×180（Ф8） 93 220 185-190-195-200-205 50 390×260×330 260×200（Ф10） 120 220 185-190-195-200-205 60 420×300×420 280×250（Ф10） 135 220 185-190-195-200-205 80 420×350×440 280×300（Ф10） 160 220 185-190-195-200-205 100 480×350×440 320×300（Ф12） 185 220 185-190-195-200-205 125 480×350×500 320×300（Ф12） 210 220 185-190-195-200-205 150 630×400×540 420×350（Ф12） 230 220 185-190-195-200-205 200 700×400×660 470×350（Ф12） 250 220 185-190-195-200-205 250 750×450×660 500×400（Ф12） 275 220 185-190-195-200-205 315 750×450×750 500×400（Ф12） 320 220 185-190-195-200-205 400 780×500×770 520×450（Ф12） 330 220 185-190-195-200-205 500 820×500×830 550×450（Ф12） 450 220 185-190-195-200-205 630 930×550×850 580×500（Ф14） 480 220 185-190-195-200-205 800 990×600×920 620×550（Ф14） 580 220 185-190-195-200-205 1000 1050×600×980 660×550（Ф14） 690

订货须知

Order Information 变压器型号：

阻抗电压： %

额定容量： kVA

使用条件：海拔 m

相数：□三相 □单相

环境温度 ℃

频率：□50Hz □60Hz

冷却方式：□AN □ AF

额定电压（高压/低压）： / kV

外壳防护等级：□IP00 □IP20

□其它_ 绝缘水平：LI AC /LI AC

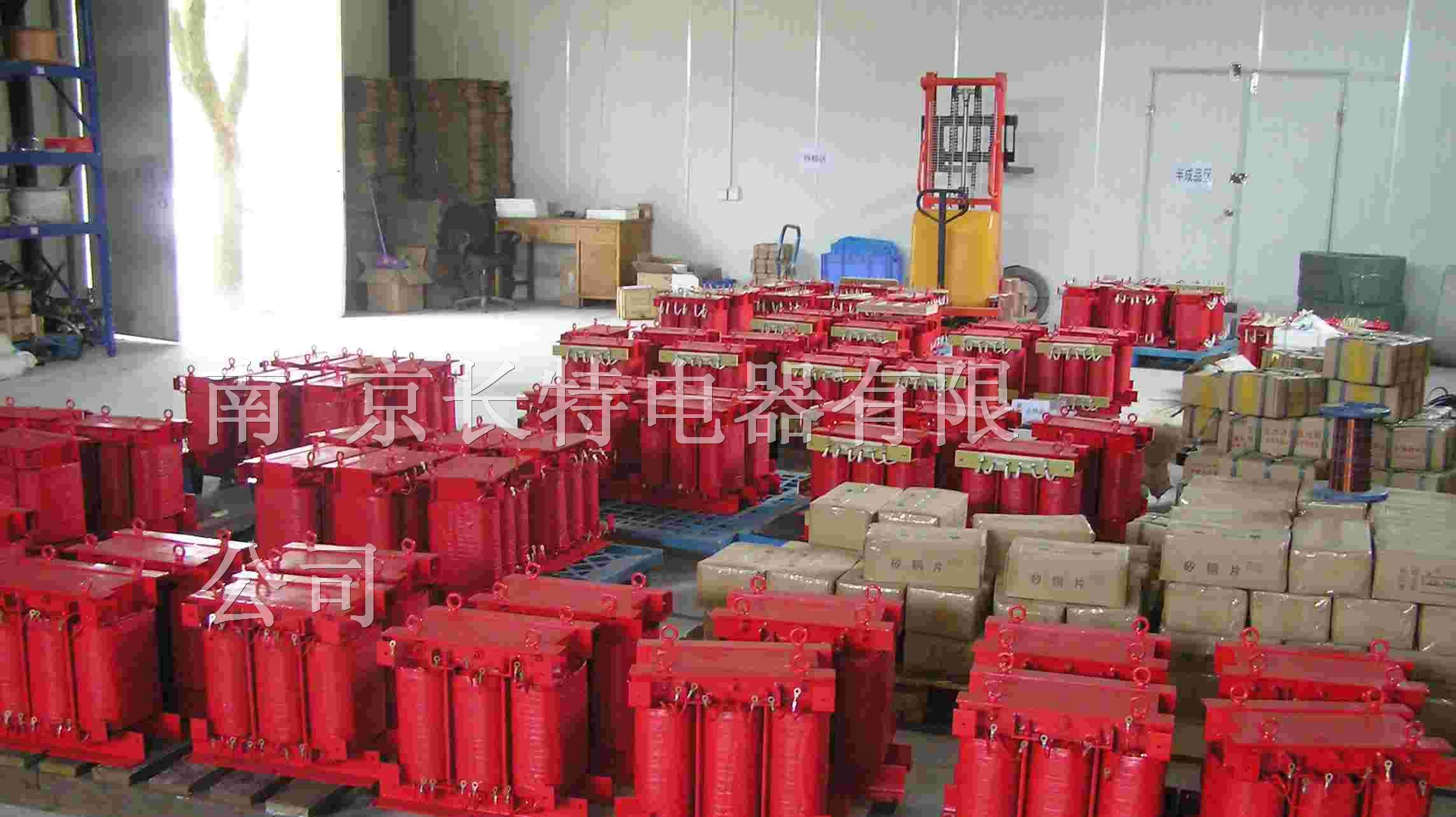

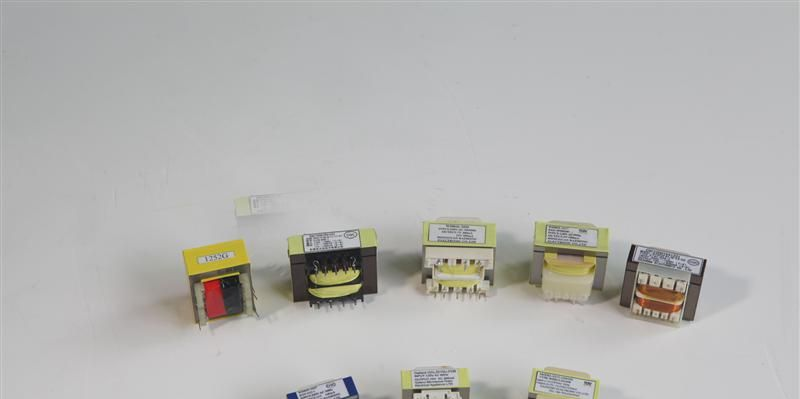

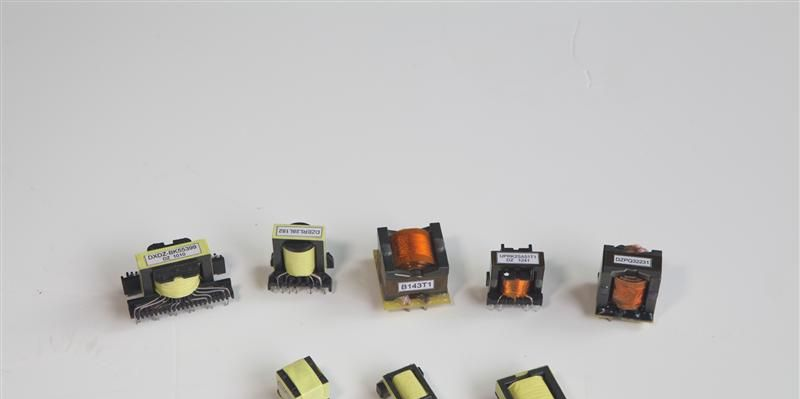

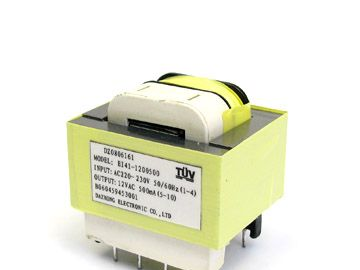

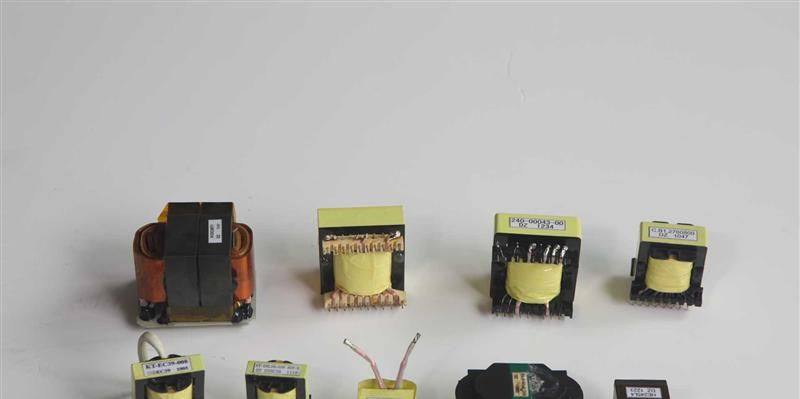

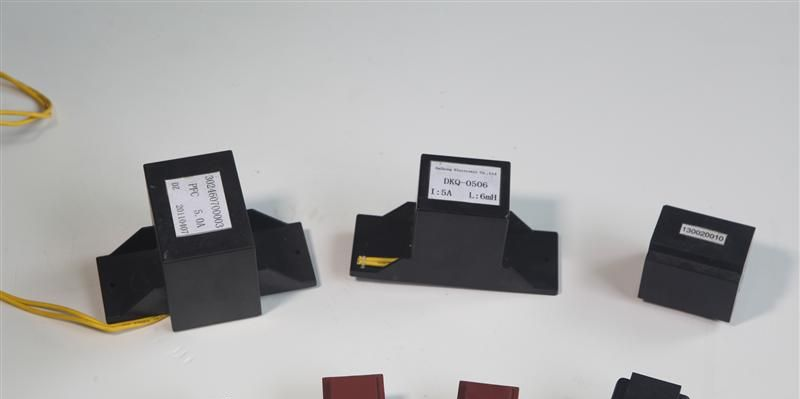

南京长特电器有限公司，原名：南京十所长城电器厂，成立于1988年，目前拥有土地约6600平方米，其中科研及生产用建筑面积约2200平方米，公司员工300多人，研发成员45人。是信息产业部电子南京第十四研究所508室承办的电源、电抗器、变压器等军用和工业品生产厂，508室是航空军用级电源和汇流环研究室，拥有工程师7人，工程师数十人，并拥有担任中国电源学会电感器、变压器委员会的专家，508室的专家直接参与长特厂的管理、产品设计、生产和质量监控。南京长特电器有限公司是信息产业部电子第十四研究所的对外窗口，该所是从事国防科技研究和各类军用级与民用电子工程及其装备设计、开发、生产、安装、服务的大型综合性电子技术研究所，主研产品为地面、舰载、车载、机载和星载各型雷达及相关产品和系统。该厂已研制出多种军级、民用产品，拥有多台进口仪表，并完全实现计算机辅助设计，公司设备精良，测试手段齐全，拥有自动绕线、箔绕设备、真空压力浸漆、真空浇注、加工中心等多条先进的生产设备及生产线，为产品批量生产及的质量、交货提供了强有力的保障。 南京长特电器有限公司生产的“长特”牌产品主要有：高密度平面变压器、电感器，高频高功率变压器、电感器，干式电力变压器，高低压电抗器，无功补偿及谐波装置，有源滤波装置、试验及维修变压器和电抗器，高电位灯丝变压器、电压互感器、脉冲变压器、音频变压器、参数稳压器、稳压变压器、军品电源组件、变频器专用低损耗变压器、逆变器专用低损耗变压器、新能源专用光伏、风能电力低损耗变压器和电抗器、轨道交通专用变压器和电抗器、铁磁谐振稳压器、互感器等铁芯器件、医用高压开关电源、中频电源、各种军用级开关电源和高精度低纹波线性电源模块等等特种产品的研发、制造及销售； 公司于2005年通过了ISO9001-2000质量体系认证，于2009年7月又通过了ISO9001-2008版再认证审核，进一步提高了企业质量管理水平，完善了质量管理体系。公司一直是以产品开发能力强、生产速度快、产品质量优活跃在军工电气行业当中。现在企业扩大生产规模，于2011年5月正式向民用市场进军，您完全享受到军工的品质、军工的服务、民用的价格供货----产品质量您完全不用考虑！产品广泛应用于军事工业、航空、铁路及轨道交通、医疗、石油化工、电力电子、新能源等行业。 用户遍及全国并远销中东，拥有完整、科学的质量管理体系。南京长特电器有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。 南京长特电器有限公司位于南京市中山科技园内。直接与南京长江大桥、二桥、三桥、宁通高速、宁洛、宁连高速相连接，交通十分快捷便利。 联系人：杨守田 QQ:178016577（请留言） 电话：025-57670406-812 手机：13814198644 （请打这个电话）传真：025-57670406-810 邮编：211506 邮箱：178016577@qq.com 公司网址：http://njctec.com/ 公司地址：南京市＊＊＊区中山科技园长府中路11号
