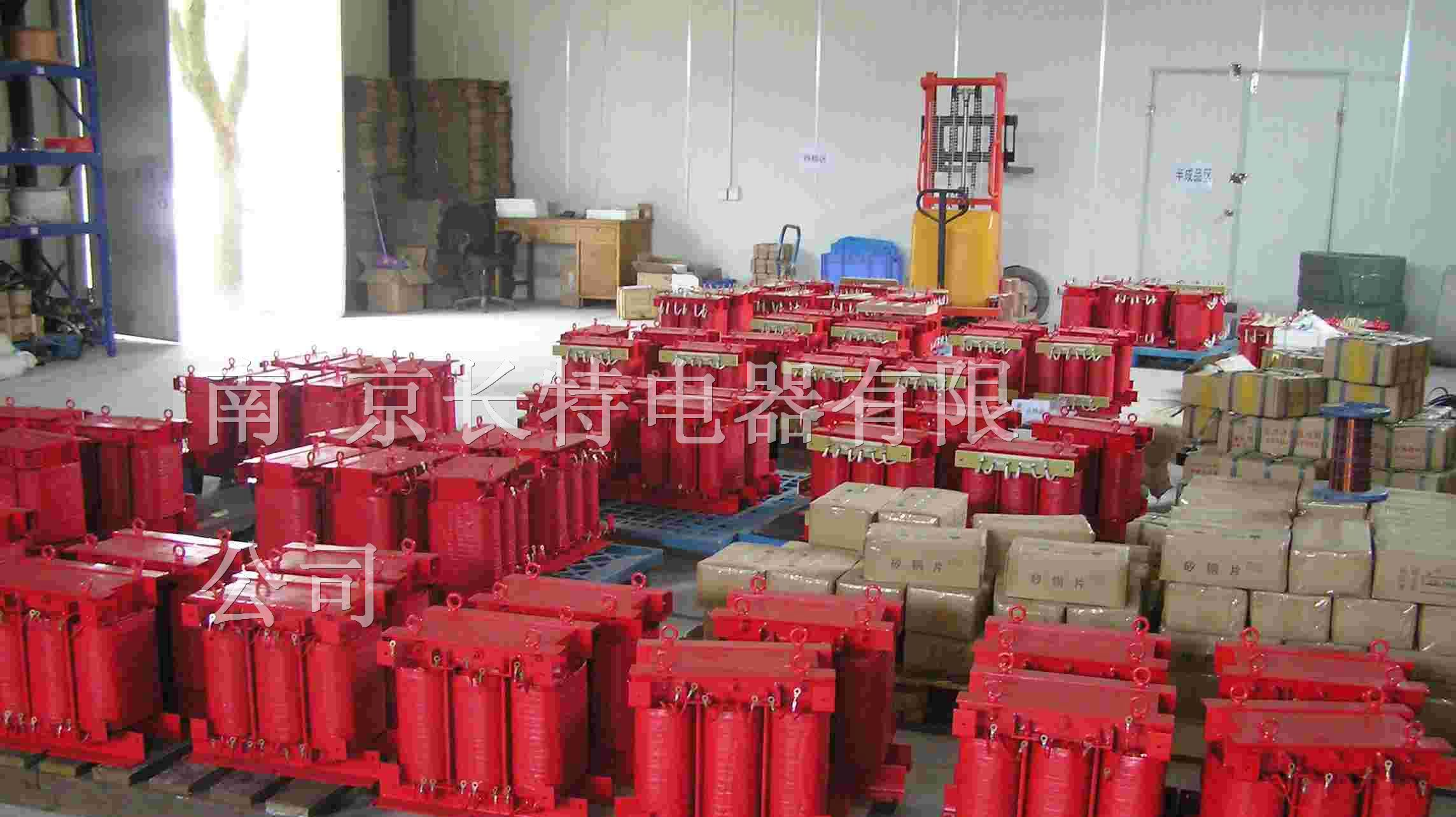

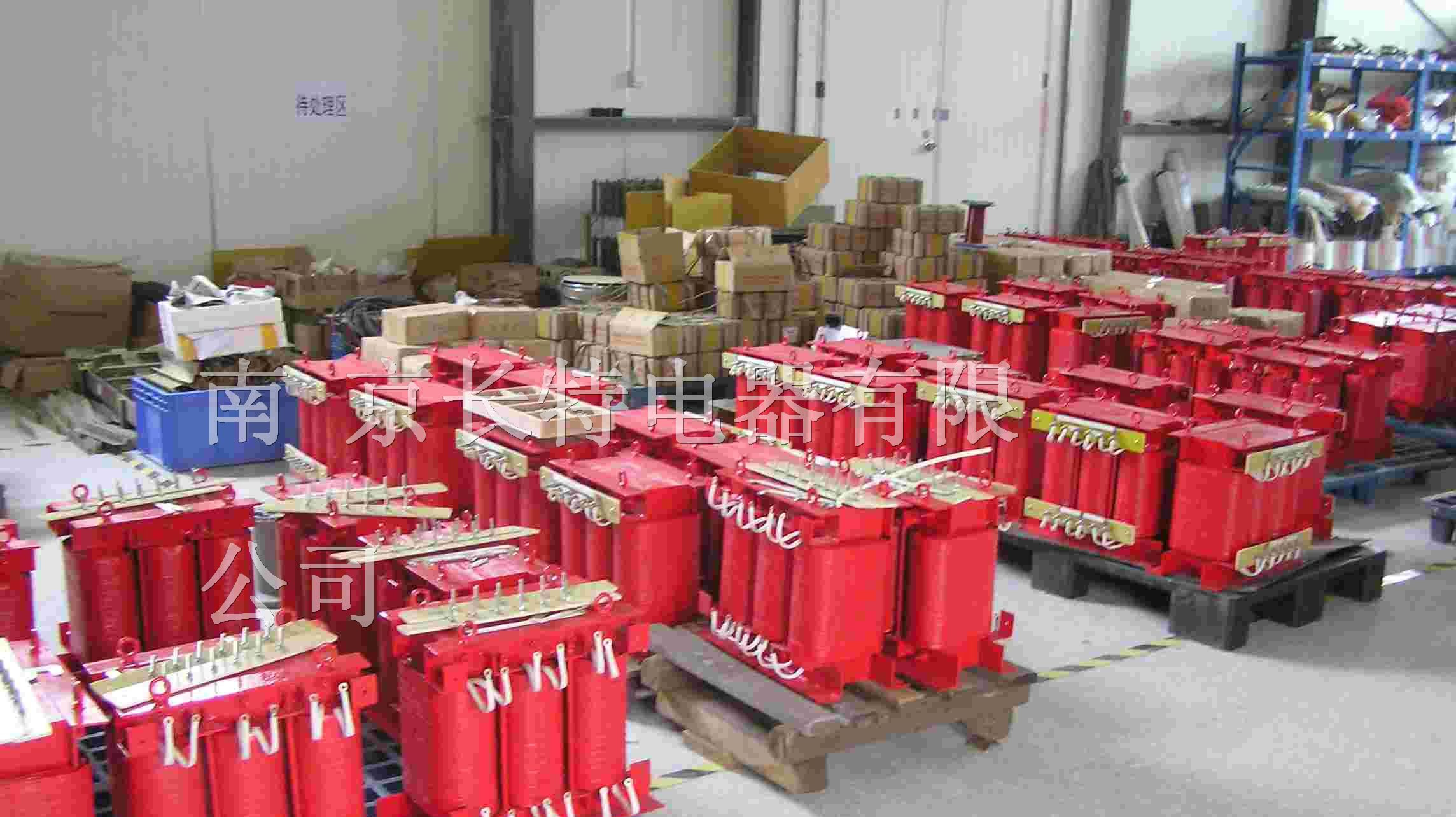

CKSC系列串联电抗器 产品编号： ctdq00000003 产品名称： CKSC系列串联电抗器 产品类别： CKSC系列串联电抗器 产品备注： CKSC Series Cast Resin Series Reactor

 CKSC型浇注串联电抗器是电力系统无功补偿装置的重要配套设备。

电力电容器与浇注串联电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到较大的作用。

结构特点如下：

1  铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在长期运行时不发生变化。

2  铁芯端面采用优质硅钢片端面胶，使硅钢片牢固的结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。

3  线圈为环氧浇注型，线圈内外铺设环氧玻璃网格布作为绝缘增强，在真空状态下对线圈进行浇注。

4  该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。

5  环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。

6  线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

7  线圈采用F级绝缘系统，大大提高了长期运行的可靠性。

8   温升低，损耗小，局部放电量低，成本低，综合利用率高。 9   体积小，重量轻，占用空间小，便于安装。 $(".mainintro img").each(function(){ if($(this).width()>664){ $(this).width(664); $(this).height('auto'); } });

执行标准

 Standard 执行标准 容量

绝缘等级 IEC289-1987

电抗器标准 1kvar～1000kvar F级 GB/T10229-1988电抗器标准 JB5346—1998串联电抗器标准

使用条件 Condition

 海拔不超过2000m

 环境温度-25～+45℃

相对湿度不超过90%

 周围无有害气体，无易燃易爆物品

 周围环境应用良好的通风条件，如装在柜内，应加装通风设备 ¨

 户内 部分产品尺寸表 Parameter Table 产品型号 匹配电容器规格 容量 电感量 外形尺寸（L×W×H） 安装尺寸（L1×W1） （kvar） （kvar） （mH） （mm） （mm） CKSC-1.0/10-1% 100 1 38.52 500×360×370 350×300(Ф12) CKSC-2.0/10-1% 200 2 19.26 530×360×410 350×300(Ф12) CKSC-3.0/10-1% 300 3 12.84 530×360×420 350×300(Ф12) CKSC-4.5/10-1% 450 4.5 8.57 530×360×460 350×300(Ф12) CKSC-6/10-1% 600 6 6.42 710×450×600 400×350(Ф12) CKSC-7.5/10-1% 750 7.5 5.13 710×450×630 400×350(Ф12) CKSC-9/10-1% 900 9 4.29 740×450×640 400×350(Ф12) CKSC-10/10-1% 1000 10 3.86 740×450×650 400×350(Ф12) CKSC-12/10-1% 1200 12 3.21 770×500×680 500×400(Ф14) CKSC-15/10-1% 1500 15 2.57 770×500×710 500×400(Ф14) CKSC-162/10-6% 2700 162 8.56 1310×650×1150 800×550(Ф18) CKSC-180/10-6% 3000 180 7.70 1310×650×1200 800×550(Ф18) CKSC-198/10-6% 3300 198 7.00 1340×700×1240 800×600(Ф18) CKSC-216/10-6% 3600 216 6.42 1340×700×1300 800×600(Ф18) CKSC-240/10-6% 4000 240 5.78 1330×700×1350 800×600(Ф18) CKSC-252/10-6% 4200 252 5.50 1370×700×1390 800×600(Ф18) CKSC-288/10-6% 4800 288 4.81 1370×700×1470 800×600(Ф18) CKSC-300/10-6% 5000 300 4.62 1400×800×1480 900×700(Ф18) CKSC-360/10-6% 6000 360 3.85 1430×800×1560 900×700(Ф18) CKSC-480/10-6% 8000 480 2.89 1610×800×1700 1000×700(Ф18) CKSC-252/10-12% 2100 252 26.19 1250×600×1300 800×500(Ф16) CKSC-288/10-12% 2400 288 22.90 1330×700×1460 800×600(Ф16) CKSC-324/10-12% 2700 324 20.36 1360×700×1490 900×600(Ф18) CKSC-360/10-12% 3000 360 18.33 1390×700×1520 900×600(Ф16) CKSC-396/10-12% 3300 396 16.66 1390×700×1600 900×600(Ф16) CKSC-432/10-12% 3600 432 15.27 1600×800×1470 1000×700(Ф18) CKSC-480/10-12% 4000 480 13.75 1600×800×1560 1000×700(Ф18) CKSC-504/10-12% 4200 504 13.09 1630×800×1580 1000×700(Ф20) CKSC-576/10-12% 4800 576 11.46 1630×800×1700 1000×700(Ф20) CKSC-600/10-12% 5000 600 10.99 1660×800×1960 1000×700(Ф20)

订货须知 Order Information 额定容量： kvar 短时，峰值耐受电流： kA 相数：□三相 □单相 持续时间： Sec 频率：□50Hz□60Hz 冷却方式：□AN□AF 额定电压： kV/电容器电压： kV 使用条件：海拔 m 额定电抗率： % 环境温度 ℃ 额定电流及连续电流： A 冷却方式：□AN □AF 谐波含量： % 外壳防护等级：□IP00 □IP20 □其它_
