LKSG系列滤波电抗器

产品编号： ctdq00000011

 产品名称： LKSG系列滤波电抗器

产品类别： LKSG系列滤波电抗器

产品备注： LKSG Series Iron Core Filter Reactor

产品详细信息 LKSG系列滤波电抗器产品介绍 Product Introduction 电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。

产品用途：用于高低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流，电抗率有1%、6%、12%、13%等，能消除3、5、7、11、13次及更高次谐波。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

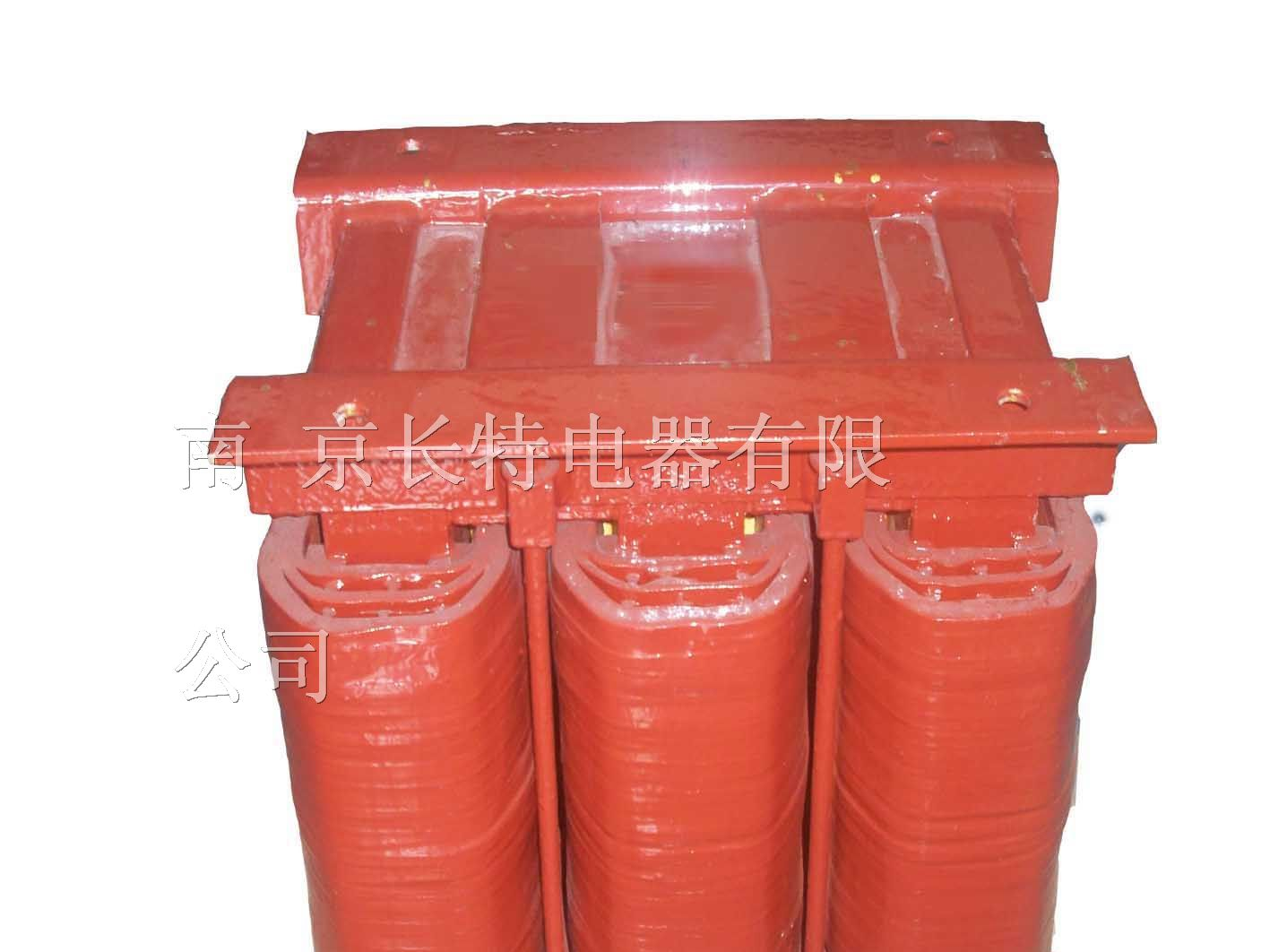

产品结构特点：该滤波电抗器分为分为三相和单相两种，均为铁芯干式。

铁芯采用优质低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，采用粘接剂粘接，以保证电抗气隙在运行过程中不发生变化。线圈采用F级或H级扁铜线绕制，排列紧密且均匀。

电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固的结合在一起。电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因数，确保具有良好的滤波效果。外露部件均采用防腐蚀处理。

执行标准

Standard 执行标准 容量

绝缘等级 IEC289-1987

电抗器标准 1kvar～1000kvar F级或H级 GB/T10229-1988

电抗器标准 JB5346—1998串联电抗器标准

 部分产品尺寸表 Parameter Table 产品型号 电感量 谐调电容器电容量 额定电流 外形尺寸（L×W×H） 安装尺寸（L1×W1） （μH） （μF） （A） （mm） （mm） LKSG-0.4-25/1986 1986 231 25 225×155×200 175×95(Ф8) LKSG-0.4-31/1582 1582 290 31 225×160×200 175×95(Ф8) LKSG-0.4-37/1381 1381 346 37 250×170×200 200×100(Ф10) LKSG-0.4-50/981 981 462 50 265×190×215 215×150(Ф10) LKSG-0.4-62/790 790 579 62 280×205×230 230×125(Ф10) LKSG-0.4-74/659 659 692 74 280×210×260 230×125(Ф10) LKSG-0.4-93/527 527 861 93 285×200×290 215×125(Ф10) LKSG-0.4-112/438 438 1027 112 265×200×255 215×125(Ф12) LKSG-0.4-124/396 396 1137 124 265×205×280 215×125(Ф12) LKSG-0.4-149/329 329 1385 149 280×220×420 230×145(Ф12) LKSG-0.4-186/264 264 1770 186 330×230×420 290×145(Ф12) LKSG-0.4-248/198 198 2275 248 325×285×480 265×175(Ф12) LKSG-0.4-310/158 158 2895 310 350×330×520 290×205(Ф12) LKSG-0.4-372/132 132 3539 372 420×350×545 360×245(Ф12)

使用条件Condition

¨ 海拔不超过2000m

 环境温度-25～+45℃，

相对湿度≤90% ¨

 电源电压的波形近似于正弦波

¨周围无有害气体，无易燃易爆物品 ¨

 周围环境应用良好的通风条件，如装在柜内，应加装通风设备

 户内 电抗器订货须知 Order Information 电感值： kvar 相数： 相线圈材质：□铜质 □铝质 使用条件：□户内 □户外 额定电压： kV 环境温度 ℃ 进出线端子角度： ℃ 额定电抗率： % 使用条件：海拔 m 额定电流及连续电流： A 短时峰值耐受电流： kA 持续时间： S
