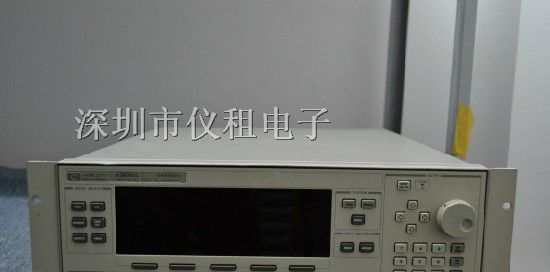

HP8665A/Agilent 8665A高频信号发生器

Agilent 8665A|HP8665A|HP-8665A 4.2G信号发生器 100kHz至4.2GHz

详细说明:

*频率范围为100KHz-4.2GHz

*噪声和寄生信号

*调幅、调频和脉冲调制

*的额定泄漏(可选用)

*具有复杂波形的内部调制源

*现场维修和校准

Agilent 8665A适合于配用选件004(低噪声增强)进行信道外接收机测量，或者配用选件008(脉冲调制)进行雷达测试。

宽带调频和可选用的脉冲调制

调频速率达2MHz和峰值频偏达20MHz适合于许多应用，如速率较高的数字通信。还可以利用通/断比>80dB和上升/下降时间<5ns的可选用的脉冲调制器。脉冲宽度和延迟可从内部在50ns与999ms之间调节，无需外部脉冲发生器。

技术指标

频率范围 0.1-4200 MHz

分辨率 0.01Hz

精度 时基稳定度×fc<100

转换速度(典型值) ms(选件004)

内部基准振荡器

输出：10 MHz，>0.15 Vrms(至50Ω);(IES)>1Vrms(至50Ω)

时基稳定度

标准时基 高稳定度(选件001)

老化率 1.5×10^-8/日 3×10^-10/日

温度影响 7×10^-10 6×10^-10

电源电压影响 2×10^-10 1×10^-10

频谱纯度

SSB相位噪声：在1 GHz处(20kHz偏离)

非谐波(偏离>10kHz)

谐波

分谐波

剩余调频在1 GHz处：0.3-3 kHz

后检波带宽

-117 dBc/Hz，-134 dBc/Hz(选件004)

<-100 dBc,187.5-2060 MHz

<-90dBc,2060-6000^1 MHz,0.1-187.5 MHz

<-30 dBc,输出≤+10dBm

<-75 dBc,0.1-1500 MHz

<-40 dBc,1500-3000 MHz

<-50dBc,3000-6000 MHz

<7.5 Hz(有效值),<-1.2 Hz(有效值)(选件004)

输出电平

范围 +13~-139.9dBm，+9 dBm(选件008)

分辨率 0.1dB

精度 ±1dB,输出≥-119.9 dBm,1-1000 MHz

±1.5 dB,输出≥-119.9 dBm,1000-3000 MHz

±2dB,输出≥-119.9 dBm

>3000^1 MHz,<1 MHz

反向功率保护 25W^2,0.1-2060MHz;1 W,>2060^1 MHz

幅度调制

调制深度：(在≤+7 dBm 处) 0-100%

分辨率 0.1%

带宽(3dB)≤+7 dBm dc->10 kHz,>10 MHz 直到90%调制深度为±(设定值的6%+1%)

精度：1 kHz 速率

失真：调制深度30%，1kHz 速度 4%

频率调制

峰值频偏 20 MHz,3000-6000^1kHz;

(每下降一个倍频程，频偏减半) 10MHz,1500-3000 kHz

分辨率 设定值的2.5%

带宽(3 dB) dc-800 kHz

调频时的载频精度 设定值的±0.6%

指示器精度 ±9%,速率〈20 kHz;

<1%,速率20 Hz-20 kHz

失真

脉冲调制 选件008

通/断比 >80 dB

上升/下降时间，10%-90% <8 ns

重复速率 dc-10 MHz

内部宽度/延迟 可变，50 ns-1 s

内部调制源

波形和速率 正弦波，高斯白噪声(0.1Hz-400 kHz)、三角波、锯齿波、方波(0.1 Hz-50 kHz)

频率精度

输出电平(至600 Ω) 与时基相同 1 Vpk,

输出分辨率 2 mVpk

频率扫描

数字扫描 在整个频率范围作数字步进扫描，线性/对数选择，扫描时间0.5-1000s

标记/Z轴输出 可利用3个标记/Z轴输出额定+5V/X轴输出额定0-10 V在载频上

相位连续扫描 可利用40MHz的扫宽，扫描时间20 ms-10s

远程编程

接口 Agilent -IB(IEEE488,2-1987)Agilent系统语言(Agilent-SL)。除功率外，所有功能皆可控制

控制语言

IEEE-488功能 SH1，AH1，T6，TEO，L4，LEO，SR1，RL1，PPO，DC1，DTO，CO，E2

一般指标

电源要求 100V，120V，220V或240V±10%，48-440Hz,500 VA

工作温度 0°-55℃

泄漏 传导和辐射干扰满足MIL-STD-461BRE0〈None>2和FTZ 1046标准

校准间隔期 推荐为3年(MTBC)

重量 Agilent 8665A：35kg(78磅)

尺寸177mm(高)×426mm(宽)×624mm(长)(7英寸×16.8英寸×24.6英寸)(选件010的长度增加35mm(1.4英寸)
