供应Q3F-1Z-12VDC(JQC-3FF T73F)小型功率继电器
| 价 格： | 面议 | |
| 型号/规格： | Q3F-1Z-05VDC，Q3F-1Z-09VDC，Q3F-1Z-12VDC，Q3F-1Z-24VDC | |
| 品牌/商标： | ZHNQI正启 |
主要特征:
●10A触点切换能力
●具有一组常开，一组转换触点形式
●超小型、标准印制板引出脚
●外形尺寸:19.0 x 15.5 x 15.0 mm
●触点形式：1H,1Z
●额定电流：10A
●线圈功率：360mW
●介质耐压线（线圈触点间）：1500VAC
| CLASSIFICATION | DATA |
| 型号 | Q3F |
| 外形尺寸 长 X 宽 X 高 |
19.2 X 15.5 X 15.5 |
| 特性 | 1. 10A 触点切换功能 2. 具有一组常开，一组转换触点形式 3. 超小型，标准印刷制版引出交 4. 具有塑封型和防焊剂型两种封装形式 |
| 触点参数 | |
| 触点形式 | 1H,1Z |
| 触点材料 | Silver Alloy |
| 转换电流 | 15A |
| 最小负载 | 100mA 5VDC |
| 转换电压 | 250VAC/30VDC |
| M转换功率 | 2,770VA/240W |
| 触点负载 | 1H:15A125VAC 10A240VAC 12A 120VAC 7A250VAC/30VDC 1Z:15A125VAC 7A240VAC 10A 120VAC 7A250VAC/30VDC |
| 接触电阻 | 100 |
| 线圈参数 | |
| 线圈电压范围 | 3-48VDC |
| 线圈功耗 | 360/450mW |
| 一般参数 | |
| 绝缘参数 | 100 |
| 介质耐压 | 750VAC 1500VAC |
| 环境温度 | -40to+85℃(105) |
| 吸合、释放时间 | 10ms/5ms |
| 机械寿命 | 10,000,000 |
| 电气寿命 | 100,000 |
| 脚位形式 | PCB |
| 安规 | UL,cUL.TÜV,CQC,VDE |
| 同类产品 | OMRON:G5L FUJITSU:FBR161-H NAIS:JS ZETTLER:AZ943 P&B:T72 |
dzsc/18/5967/18596762.jpg
dzsc/18/5967/18596762.jpg
dzsc/18/5967/18596762.jpg
dzsc/18/5967/18596762.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应小型功率继电器HLS-T72-DC12V-C
信息内容：小型10A功率继电器HLS-T72-DC12V-C 触点参数 : 触点形式 1A/1B/1C 触点材料 Ag Alloy 触点负载 10A 120VAC/28VDC :5A /240VAC 转换电压 250VAC/30VDC 转换电流 10A 转换功率 1200VA/240W 接触电阻(首次) 50m Ω Max at6VDC 1A 电气寿命 100,000 Operations (rated load) 机械寿命 10,000,000 Operations (no load) 一般参数: 绝缘阻值 1000M Ω min at500VDC 触点间耐压 750VAC 50-60HZ ( 1minute) 触点与线圈间耐压 2000VAC 50-60HZ (1 minute) 吸合时间 7ms max 释放时间 4ms max 环境温度 -40 ℃ to+85 ℃ 冲击 动作极限 10G 破坏极限 100G 振动 10-55Hz,1.5mm double amplitude 湿度 40-85% RH 重量 Approx 10g 安全标准 CQC 线圈参数 :(@20 ℃ ) 额定电压(VDC) 线圈阻值Ω (± 10%) 吸合电压 (VDC) 最小释放电压 (VDC) 允许电压(VDC) 0.36W 0.45W 3 25 20 2.25 0.15 3.9 5 70 55 3.75 0.25 6.5 6 100 80 4.5 0.3 ...
供应汽车继电器HLS-CMA6-C-12VDC

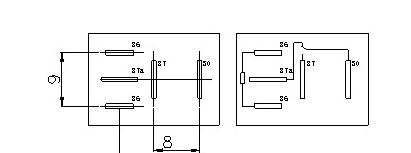

信息内容：触点参数: 触点形式 1A/1C 触点材料 Ag Alloy 触点负载 1A:25A/14VDC 1C:20A/14VDC 转换电压 75VDC 转换电流 30A 转换功率 500W 接触电阻(首次) 100m Ω Max at6VDC 1A 电气寿命 100,000 Operations (rated load) 机械寿命 10,000,000 Operations (no load) 一般参数: 绝缘阻值 100M Ω min at500VDC 触点间耐压 500VAC 50-60HZ ( 1 minute) 触点与线圈间耐压 500VAC 50-60HZ ( 1 minute) 吸合时间 10ms max 释放时间 10ms max 环境温度 -40 ℃ to+85 ℃ 冲击 20G 振动 10-55Hz,1.5mm double amplitude 湿度 40-85% RH 重量 Approx 18g 安全标准 线圈参数 : (@20 ℃ ) 额定电压 (VDC) 线圈阻值 Ω ( ± 10% ) 吸合电压 (VDC) 最小释放电压 (VDC) 允许电压(VDC) 1.8W 12 680 7.8 1.2 15.6 24 2700 15.6 2.4 31.2 安装尺寸 接线图(底视) dzsc/18/6003/18600330.jpg
