供应30A小型大功率继电器RT1-1230-A

价格：		面议
型号/规格：		RT1-1230-A.RT1-2430-A
品牌/商标：		SUNHOLDD

详细介绍
企业详情

30A 小型大功率继电器

RT1 PC Board Relay

■FEATURES 特点 ·Designed for the Appliance InduSTry and HeATIng, 　VenTIlating and Air-CONditioning 　适用于工业器械,加热器和通讯装置等负载 ·Switching Capacity up to 30A 　30A 触点切换能力

■COIL RATING(at 20℃)　线圈参数

Nominal Voltage (VDC) 额定电压	Coil Resistance (Ω±10%) 线圈电阻	Nominal Current (mA) 耗电流	Pick-Up Voltage (VDC) 吸合电压	Drop-Out Voltage (VDC) 释放电压	Maximum Allowable Voltage(VDC) 过载电压	Power(W) CoNSumption 线圈功率
5	27	185	3.75	0.5	5.5	0.93
6	40	150	4.50	0.6	6.6	0.90
9	97	93	6.75	0.9	9.9	0.84
12	155	77	9.00	1.2	13.2	0.93
24	660	36	18.00	2.4	26.4	0.87
48	2560	18	36.00	4.8	52.8	0.97

SPECIFICATIONS　规格表

Model No. 型号		RT1
Contact Arrangement 触点形式		1 Form A	1 Form C
Contact Material 触点材质		AgCdO
Contact Rating 触点负载	Resistive Load	30A 240VAC/28VDC	NO-20A 240VAC/28VDC NC-15A 240VAC/28VDC
	Motor Load	2HP 240VAC 1HP 120VAC	NO:2HP 240VAC 　　1HP 120VAC NC:1/2HP 240VAC 　　1/4HP 120VAC
Contact Resistance 接触电阻		Max.100m Ω (initial)
Max.Switching Current 开关电流		30A	20A
Max.Switching Voltage 开关电压		240VAC,110VDC
Min.Switching Load 最小开关负载		1A 5VDC, or 12VDC
Insulation Resistance 绝缘电阻		Min.1000M Ω at 500VDC
Dielectric Strength 介质耐压 Between Coil ＆ Contact 线圈与触点间 Between Contacts 触点组之间		1500VAC 50HZ/60 HZ (1 minute) 1500VAC 50HZ/60 HZ (1 minute)
Operate Time 动作时间		Max.15mSec.
Release Time 释放时间		Max.10mSec.
Ambient Temperature 环境温度		-55 ℃ ~+85 ℃
Vibration Resistance(Endurance) 振动		1.0mm D.A. 10-55HZ
Shock Resistance 冲击		Unerror 10G
Mechanical Life 机械寿命		1×10⁷ operations (at no load)
Electrical Life 电气寿命		1×10⁵ operations (at rated load)
Weight 重量		Approx.20g(Open type ),25g(Sealed type )

dzsc/18/5967/18596754.jpg

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应BT33F单向可控硅/双基二极管

信息内容：

BT33是单结晶体管，也叫双基二极管（它有两个基极B1、B2，一个发射极E）。dzsc/18/5967/18596755.jpg dzsc/18/5967/18596755.jpg 管脚一般的,管脚朝上,凸点靠自己,凸点旁的脚是e脚,左边的是b1脚,右边的是b2脚对于常见的自控机线路,e脚接9012,b1脚接负极,b2脚接正极 dzsc/18/5967/18596755.jpg

详细内容>>

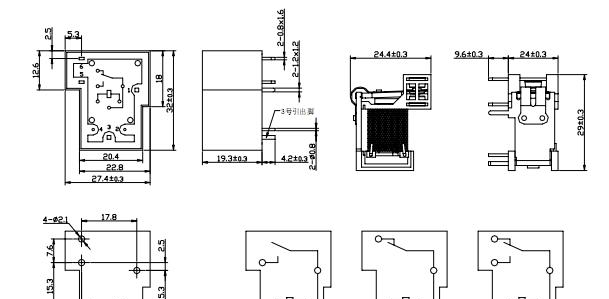

■ORDERING CODE 定购代码 : dzsc/18/5967/18596756.jpg ■COIL DATA线圈参数（at 20℃） : dzsc/18/5967/18596756.jpg ■CONTACT DATA触点参数 : dzsc/18/5967/18596756.jpg ■OVERALL AND MOUNTING DIMENSIONS 安装图 : dzsc/18/5967/18596756.jpg
