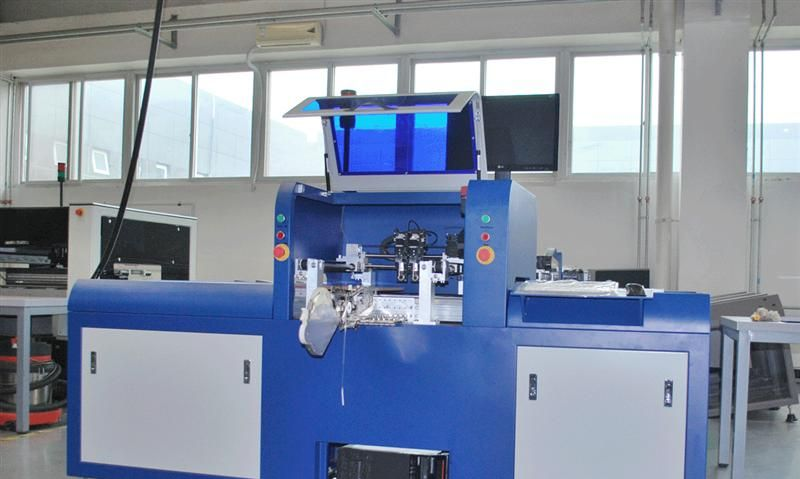

供应LED贴片机 ST80

价格：		65000.00
设备名称：		LED贴片机
型号/规格：		ST80
品牌/商标：		威力泰
原产地：		北京

详细介绍
企业详情

特点：
1.电路板传动采用精密步进电机带动工业皮带配合精密导轨实现，有效提高贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合高精密滚珠丝杆实现，完成LED的取料和放料动作。
3.配置2组贴片头，相比1组提高生产效率60%以上。
4.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。
5.配置不同的喂料器可以满足不同的LED贴装要求。
6.高性价比LED贴片机，最适合大批量LED生产。
7.整机由工业计算机配合专用软件控制，方便操作使用。
8.可以非常方便导入电路板CAD数据。
9.可以非常稳定并且方便的完成LED拼版的编程和贴装。
10.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。
11.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。
12.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。
13.软件可以实现双贴片头自动优化功能。
14.软件中增加XYZ轴的移动时的限位检测。
15.软件中增加了6档变速功能，可以根据移动距离查表得到速度，并进行速度设置，这样可以提高机器长期使用的稳定性。
16.整机PCB平台具备真空吸附功能。对大型PCB板定位会更加平整，有效提高贴片精度。同时可以完成软灯条(FPC)的定位贴装。
17.无须外配气泵。机器内置真空泵。有效节约能源。降低噪音。
标配：
1、工业计算机1套
2、贴片头2组
3、吸嘴4个
4、真空吸附平台1组
5、喂料器底盘GFTA-T02 1组
可选配件：
1、8mm，12mm，16mm及24mm自动喂料器
2、吸嘴
3、工业气泵
4、喂料器底盘GFTA-T02

【技术参数】：

	ST80
电路板面积	1200×350mm
移动范围	X轴1500mm，Y轴360mm
Z轴移动范围	10mm
典型贴片速度	6000-6500cph
理论贴片速度	8000cph
贴片精度	±0.1mm
定位方式	机械定位
可以贴装元器件	0402以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装
编程方式	自动数据导入/视频学习/键盘输入
带式喂料器	8mm，12mm，16mm和24mm
喂料器数量	可以放置2个GF系列喂料器，（可选配最多4个GF系列喂料器）
操作系统	WINDOWS XP
压缩空气	内置气源，无须外接气源，（可选配工业气泵）
电源	220V,50Hz，3Kw
重量	420Kg
外形体积	2600×680×1500mm
