供应12V转5V车载专用DC-DC电源模块
| 价 格： | 面议 | |
| 型号/规格： | LM7805-1A | |
| 品牌/商标： | TEN-POWER |
LM78xx-1A系列
宽电压输入，非隔离稳压单输出DC-DC模块电源
型号：LM78xx-1A系列 DC-DC电源模块
封装形式：单列直插式（SIP 3PIN）。
外形尺寸:LM78xx-1A 系列：(L×W×H）11.6×6.0×4.2mm
产品特点：
★ 开关型、效率高达93%。
★ 可直接替换传统78xx系列
★ 满载输出电流1A
★ 无需外加散热片
★ 短路保护,过热保护
★ 低纹波、噪声
★ 满足UL94-V0要求
★ MTBF>2,000,000 小时
★ 工作温度：-40℃～+85℃
适用范围：
TEN-POWER的LM78XX-1A系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
该系列所有型号如下：
|
型号 |
输入电压（V） |
输出（V） |
效率%（Typ） | ||||
|
Min |
Type |
Max |
电压（VDC） |
电流（mA） |
Vin最小 |
Vin | |
|
LM7801-1A |
4.75 |
5 |
18 |
1.5 |
1000 |
78 |
72 |
|
LM78X2-1A |
4.75 |
5 |
18 |
1.8 |
1000 |
82 |
76 |
|
LM7802-1A |
4.75 |
5 |
18 |
2.5 |
1000 |
87 |
82 |
|
LM7803-1A |
4.75 |
5 |
20 |
3.3 |
1000 |
90 |
83 |
|
LM7805-1A |
6.5 |
12 |
20 |
5.0 |
1000 |
93 |
85 |
|
输出特性 | |||||
|
项目 |
工作条件 |
Min |
Typ |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
|
±2 |
±3 |
% |
|
线性调节率 |
输入电压从电压到电压，满载 |
|
±0.5 |
±0.75 | |
|
负载调整率 |
从10%的负载到100%的负载 |
|
±0.5 |
±10 | |
|
纹波+噪声 |
20MHz带宽 |
|
25 |
45 |
mVp-p |
|
短路保护 |
|
可持续，自恢复 | |||
|
过热保护 |
IC内置 |
|
160 |
|
℃ |
|
输出限制电流 |
|
|
3000 |
|
mA |
|
开关频率 |
100%的负载，输入电压范围 |
300 |
340 |
380 |
KHz |
|
动态负载稳定性 |
100%<->10%负载 |
|
|
±100 |
mV |
|
静态电流 |
输入电压范围 |
|
7 |
10 |
mA |
|
温度系数 |
-40 ℃～+85℃ |
|
|
±0.02 |
%/℃ |
|
容性负载 |
正输出 |
|
|
1000 |
μF |
|
一般特性 | |||||
|
项目 |
工作条件 |
Min |
Typ |
Max |
单位 |
|
存储湿度 |
|
|
|
95 |
% |
|
工作温度 |
|
-40 |
|
85 |
°C |
|
存储温度 |
|
-55 |
|
125 | |
|
工作时外壳温度 |
|
|
|
100 | |
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
|
|
300 | |
|
冷却方式 |
|
自然空冷 | |||
|
外壳材料 |
|
阻燃耐热塑料（UL94-V0） | |||
|
MTBF |
|
200 |
|
|
万小时 |
|
重量 |
|
|
2．0 |
|
克 |
更多汽车电子、车载专用DC-DC电源模块请登陆我司网方网站。
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 肖奥琳
- 电话：4000-601691
- 传真：020-62824801
- 手机：15889952240
- QQ ：

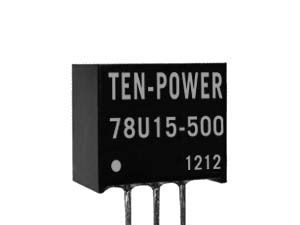

供应24V转15V非隔离开关型DC-DC
