QX2301稳压IC
| 价 格： | 0.35 |
| 品牌/商标 | QX | 型号/规格 | QX2301 |
| 批号 | 2010 | 封装 | ＳＯＴ－８９/23 |
| 营销方式 | 现货 | 产品性质 | 热销 |
| 处理信号 | 模拟信号 | 制作工艺 | 半导体集成 |
| 导电类型 | 单极型 | 集成程度 | 小规模 |
| 规格尺寸 | 5（mm） | 工作温度 | -40~85（℃） |
| 静态功耗 | 0.1（mW） | 类型 | 稳压IC |
QX2301集成电路为PFM升压直流-直流变换器系列。由于采用较高的开关频率(开关频率: 400KHz), QX2301的输出电压纹波极低。
仅需三个外部元件(一只电容、一只电感和一只二极管)即可完成低电压至高电压的变换。
当需要大负载电流时，QX2301可通过外接开关管来达到扩流的目的。管脚EXT为外接开关管的驱动端.
QX2301亦可被完全停上工作(将使能端EN接地)以达到省电目的。
主要特点
400KHz工作频率
2.0V 到5.0V输出电压(0.1V步进间隔)
低启动电压: 1mA负载时启动电压为0.8V
±2% 的输出电压精度
高达88% 的效率
输出电流: 在2.5V输入电压、3.3V输出电压时输出电流达300mA
较低的输出纹波和噪声
? 可通过外接开关管扩大输出电流
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高琼
- 电话：0755-29888968
- 传真：0755-29888968
- 手机：
- QQ ：
28W LED驱动恒流IC PT4115

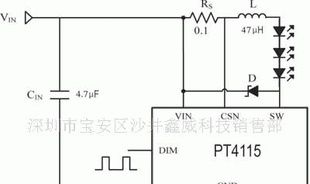

信息内容：品牌/商标 华润矽威 型号/规格 PT4115 封装 SOT-89-5 批号 2010 类型 驱动IC PT4115 是输入电压范围8V~30V,输出LED恒定电流高到1.2A.0.1V采样反馈,EMI很好,外围元件很简单.以适应快速发展的大功率LED 市场,PT4115 使用非常容易,只需要一个输入电容、一个电感、一个二极管和一个采样电阻四个外部元器件.可以驱动多达7 个串联的LED,提供从1W~28W 以上的输出功率,效率高达97%,如上图所示.PT4115 由于外部电流检测电阻的压降仅为100mV,以及内部0.4Ω的导通电阻,降低了芯片和系统的功耗,大幅提升了LED 照明系统的效率,达到省电的效果.同时PT4115 输出LED 的电流精度达±5%. 为了方便用户有效的调光,PT4115 可以接受PWM 和模拟调光,特别需要指出的,PT4115 极为快速的电流响应时间使得在100Hz PWM 调光时的调光比高达5000:1(0.02%-100%).
