场效应管MOSFET 7N60/WFF7N60
| 价 格： | 面议 | |
| 型号/规格： | 7N60/WFF7N60 | |
| 品牌/商标： | WISDOM | |
| 封装形式： | TO-220F | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 单件包装 | |
| 功率特征： | 中功率 |
功率MOSFET的基本特性
1、静态特性MOSFET的转移特性和输出特性。
漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性，ID较大时，ID与UGS的关系近似线性，曲线的斜率定义为跨导Gfs
MOSFET的漏极伏安特性（输出特性）：截止区（对应于GTR的截止区）；饱和区（对应于GTR的放大区）；非饱和区（对应于GTR的饱和区）。电力MOSFET工作在开关状态，即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管，漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具有正温度系数，对器件并联时的均流有利。
2、动态特性MOSFET其测试电路和开关过程。
开通过程；开通延迟时间td（on） -Up前沿时刻到UGS=UT并开始出现iD的时刻间的时间段；上升时间tr- UGS从UT上升到MOSFET进入非饱和区的栅压UGSP的时间段；iD稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关，UGS达到UGSP后，在up作用下继续升高直至达到稳态，但iD已不变。开通时间ton-开通延迟时间与上升时间之和。
关断延迟时间td（off） -Up下降到零起，Cin通过RS和RG放电，UGS按指数曲线下降到UGSP时，iD开始减小为零的时间段。下降时间tf- UGS从UGSP继续下降起，iD减小，到UGS
3、MOSFET的开关速度
MOSFET的开关速度和Cin充放电有很大关系，使用者无法降低Cin，但可降低驱动电路内阻Rs减小时间常数，加快开关速度，MOSFET只靠多子导电，不存在少子储存效应，因而关断过程非常迅速，开关时间在10～100ns之间，工作频率可达100kHz以上，是主要电力电子器件中的。
场控器件静态时几乎不需输入电流。但在开关过程中需对输入电容充放电，仍需一定的驱动功率。开关频率越高，所需要的驱动功率越大。
本公司经营代理各国IC及二三极管。创业多年来,始终秉承"现货库存,优势价格,客户,合作双赢"的经营宗旨,货源充足真实。
生意以实为本,服务以诚为贵,是我们永远的本色和承诺。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生
- 电话：0755-83228515/82566987
- 传真：0755-82566987
- 手机：15814009008
- QQ ：

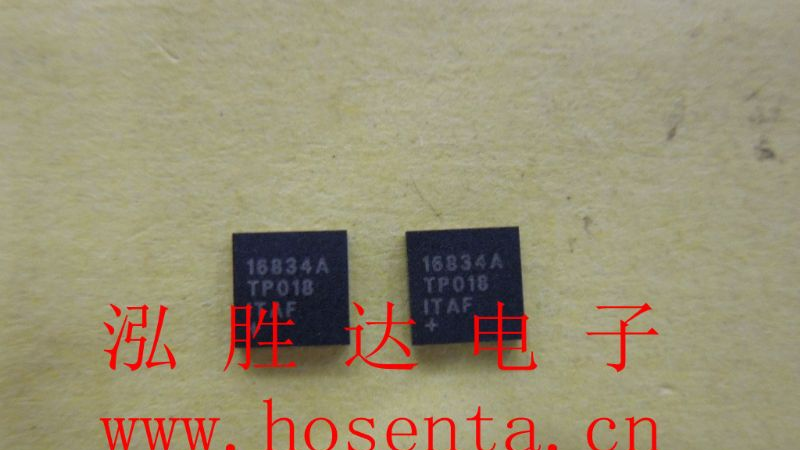

供应大功率高亮LED驱动--MAX16834
信息内容：大功率高亮LED驱动--MAX16834 MAX16834 是电流模式高亮LED(HBLED)驱动器，可用于升压，升压-降压,SEPIC和高边降压拓扑。工作电压4.75V 到 28V，3000:1 PWM调光/模拟调光，可编频率从100kHz到1MHz，主要用在单串LED LCD背光,汽车前后照明，投映系统RGB LED光源，点和环境照明以及DC/DC升压/升-降压转换器。

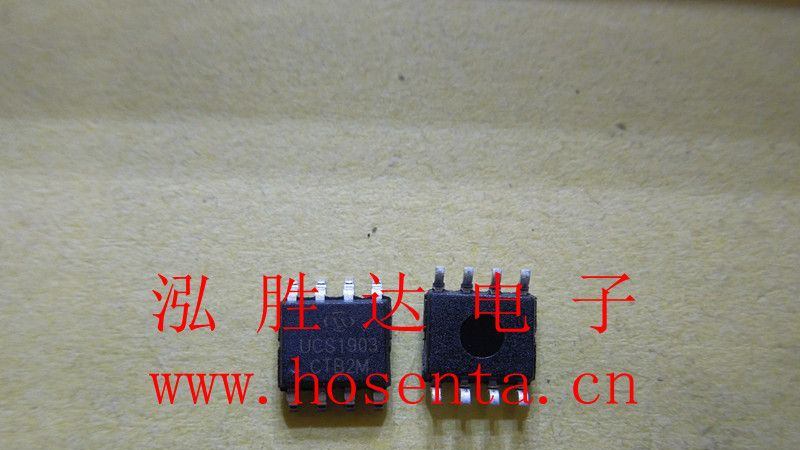

供应拇指灯,穿孔字，点光源驱动ic-ucs1903
