背光驱动IC PT4101/PT4101E23F
| 价 格： | 0.05 |
| 品牌/商标 | 华润矽威 | 型号/规格 | PT4101/PT4101E23F |
| 封装 | SOT23-6 | 批号 | 2011 |
| 类型 | 驱动IC |
驱动白光LED的升压型DC/DC转换器--PT4101
概述
PT4101是一款专为以恒流方式驱动白光LED的升压型DC/DC转换器，可由单节锂电池串联驱动2～8颗LED。内部包含误差放大器、PWM比较器、电流感应放大器、控制逻辑单元和功率晶体管。它采用电流模式固定频率架构，串联驱动LED可获得良好的亮度一致性，通过外接的反馈电阻来稳定LED电流。开关频率典型为1.25MHz，因此其外部可使用微型元件，输出电容可低至0.22uF。104mV的低反馈电压可降低能量损耗，提高效率。此外，PT4101还包含限流功能和输出断路保护，可防止因输出过载或断路而导致的损坏。
特点
z 内建功率晶体管
z 高驱动能力：最多可达 8 个串联白光LED
z 高效率：典型 87％
z 固定的开关频率：1.25MHz
z 低反馈电压：104mV
z PWM 调节亮度，或DC 调节亮度
z 内部限流/软启动
z 输出开路保护
z 仅需 0.22uF 的输出电容
z 封装形式：SOT-23-6，QFN-8
应用领域
移动电话、移动电脑、PDA、数码相机、小尺寸LCD显示
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈楚镇
- 电话：755-83228515
- 传真：755-83228515
- 手机：
- QQ ：

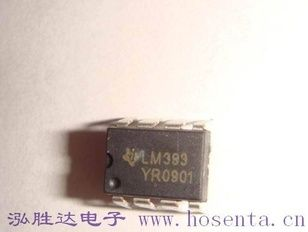

电压比较器 LM393DR/LM393N/LM393P
信息内容：品牌/商标 SUM 型号/规格 LM393 封装 DIP8/SOP8 批号 2011 类型 其他IC 电压比较器--LM393 简介: LM393系列由两个独立、高精度，低偏移电压的电压比较器组成。它特别为一个宽范围的单电源供电设计。也可用分离电源供电。工作电流不依赖于工作电压。LM393可直接与TTL、CMOS端口相连接。 封装:DIP8, SOP8。 特征: 工作 电压范围: ±2V ~ ±15V 同样适合单电源工作：0V ~ 30V 低工作电流：典型0.8mA 低输入偏置电流： 典型25nA 低输入失调电流： 典型5nA 差分输入电压范围等于供电电压。 低输出饱和电压：典型150mV@ 4mA 集电极开路输出，高输出能力:Isink典型 20mA. 应用: 电池充电器 无绳电话, 通讯设备 开关电源 DC/DC模块 PC主板

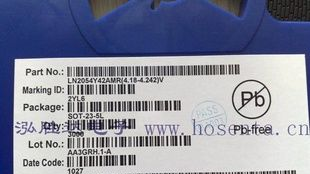

锂电充电IC LN2054Y42AMR/LN2054/LN2266
信息内容：品牌/商标 LN 型号/规格 LN2054Y42AMR/LN2054 封装 SOT23-5 批号 2010 类型 其他IC 单节锂离子电池充电IC--LN2054 LN2054是一款完整的单节锂离子电池用恒定电流/恒定电压线性充电器IC，可以完全替换LTC4054等线性充电IC，适用于移动电话、MP3/MP3/MPM、蓝牙、手持GPS、PDA等便携式设备。 主要特点：* 高达 800mA 的可编程充电电流* 无需 MOSFET、检测电阻器或隔离二极管* 用于单节锂离子电池、采用 ThinSOTTM 封装的完整线性充电器* 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率化的热调节功能** 直接从 USB 端口给单节锂离子电池充电* 精度达 ± 1% 的 4.2V 预设充电电压* 用于电池电量检测的充电电流监控器输出* 自动再充电* 充电状态输出引脚* C/10 充电终止* 停机模式下的供电电流为 25μA* 2.9V 涓流充电门限 (LN2054)* 可提供无涓流充电器件版本 (LN2054)* 软起动限制了浪涌电流* 采用 5 引脚 SOT-23 封装
