供应减压稳压阀-Y13H蒸汽减压阀
| 价 格： | 1.00 | |
| 型号/规格： | Y13H | |
| 品牌/商标： | 辉顺 |
Y13H内螺纹蒸汽减压阀结构特点和用处:
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
二、Y13H内螺纹蒸汽减压阀性能指标：
|
公称压力（MPa） |
1.6 |
2.5 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
|
密封试验压力（MPa） |
1.6 |
2.5 |
|
进口压力（MPa） |
1.6 |
2.5 |
|
出口压力范围（MPa） |
0.1-1.0 |
0.1-1.6 |
|
压力特性偏差（MPa） |
GB12246-1989 | |
|
流量特性偏差（MPa） |
GB12246-1989 | |
|
最小压差（MPa） |
0.15 |
0.15 |
|
渗漏量 |
GB12245-1989 | |
*：壳体试验不包括膜片、阀盖。
三、Y13H内螺纹蒸汽减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25（镀硬铬） |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
四、Y13H内螺纹蒸汽减压阀流量系数（Cv）：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
五、Y13H内螺纹蒸汽减压阀连接尺寸：
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吕永达
- 电话：021-56359456
- 传真：021-56356448
- 手机：15214391362
- QQ ：
供应多功能截止阀-CJ123H多功能针型阀
信息内容：一、CJ123H多功能截止阀技术图片： dzsc/18/5726/18572677.jpg 二、CJ123H多功能截止阀主要零部件材料： 零件名称 阀体 阀杆 阀底座、法兰 填料 填料阀盖 手轮 CJ123H-250-DN15 铬镍不锈钢 铬镍不锈钢 铬镍不锈钢 聚四氟乙稀、柔性石墨 不锈钢 优质碳钢 三、CJ123H多功能截止阀主要性能规范： 型号 公称压力(MPa) 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质 壳体 (MPa) 密封 (液) 密封 (气) CJ123H-250-DN15 25.0 37.5 27.5 0.6 25.0 P≤540℃ 液化石油气水、酸、 蒸汽、油品等 四、CJ123H多功能截止阀主要外型及连接尺寸： 型号 公称直径(mm) 尺 寸 重量(Kg) RA RC Do H H1 d CJ123H-320-DN15 15 M20×1.5 G1/2〞 65 100 110 5 1.4 五、CJ123H多功能截止阀订货说明： 1、①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。 2、如有特殊要求时请在订购产品时注明。 3、若已经由设计单位选定的型号...

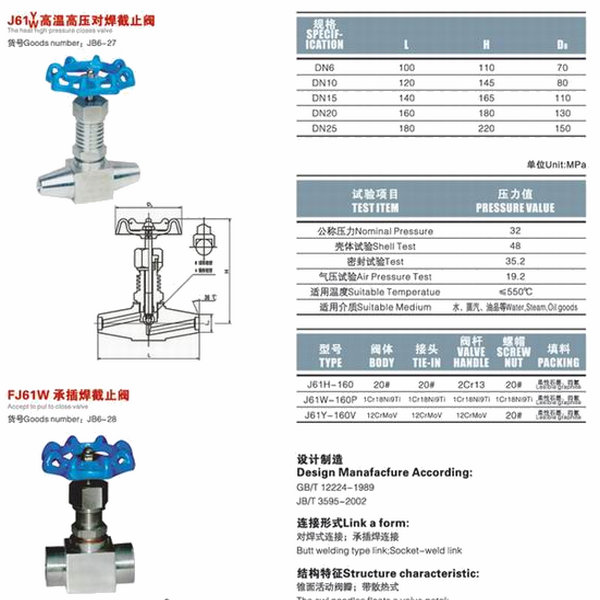

供应FJ61Y承插焊截止阀-FJ61Y承插焊针型阀
