供应CJZQ球型截止阀(即QJZ型)

价格：		1.00
型号/规格：		CJZQ、QJZ型
品牌/商标：		辉顺

详细介绍
企业详情

CJZQ球型截止阀(即QJZ型)

一、简介
本阀用于工业管道上作介质流动启阀装置。　　　　公称压力：31.5MPa　　　　试验压力：41.5MPa 　　　工作压力：31.5MPa　　　　工作温度：-20~-65℃

二、型号说明

三、外型尺寸

Dg	L	L₁	L₂	DM	D₁	H	S×S
10	100	38	135	M27×1.5	20	20	52×52
15	105	41	135	M30×1.5	24	24	56×56
20	121	42	160	M36×2	30	30	66×66
25	135	55	160	M42×2	35	35	70×70
32	160	60	180	M52×2	40	40	88×88
40	180	74	180	M60×2	45	45	90×90
50	205	80	225	M72×2	55	55	120×120

Dg	L	L₁	L₂	H	D	S×S	d×d	M
10	90	34	130	60	φ73	36×36	52×52	M10
15	90	34	130	60	φ73	36×36	56×56	M10
20	110	45	160	70	φ92	48×48	66×66	M12
25	120	50	160	70	φ100	52×52	70×70	M12
32	140	60	200	95	φ118	62×62	90×90	M16
40	155	70	200	95	φ128	66×66	95×95	M16
50	170	75	230	115	φ156	83.4×83.4	120×120	M20
80	225	95	300	160	φ216	113×113	180×180	M24

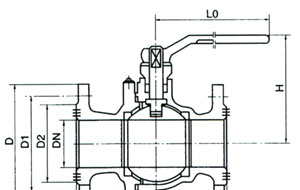

Q41F-16C.P.R法兰式球阀

公称通径 DN	尺寸mm
公称通径 DN	L	L₁	D	D₁	D₂	z-d	H	b	L₀
15	130	57	95	65	45	4-14	78	14	140
20	140	62	105	75	55	4-14	84	14	160
25	150	65	110	85	65	4-14	95	14	180
32	165	71	135	100	78	4-18	150	16	250
40	180	71	145	110	85	4-18	150	16	300
50	200	85	160	125	100	4-18	190	18	350
65	220	100	180	145	120	4-18	195	18	350
80	250	114	195	160	135	8-18	215	20	400
100	280	130	215	180	155	8-18	250	22	500
125	320	150	245	210	180	8-18	285	22	600
150	360	160	280	240	210	8-23	370	24	800

上海辉顺阀门制造有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 吕永达
电话：021-56359456
传真：021-56356448
手机：15214391362
QQ ：

公司相关产品

供应AJF 系列安全截止阀

信息内容：

dzsc/18/5717/18571791.jpgdzsc/18/5717/18571791.jpg 型号总体尺寸连接尺寸 L L1 B B1 B2 B3 H H1 H2 D d AJF-H125L* 110 179 100 61 170 218 68 140 200 M42×2 M60×2 M33×2 AJF-H225L* AJF-H125L* AJF-H140L* 146 234 130 75 240 300 96 178 228 M60×2 M48×2 AJF-H240L* AJF-H340L* AJF-H150L* 160 262 140 80 280 346 115 206 247 M72×2 M60×2 AJF-H250L* AJF-H350L*dzsc/18/5717/18571791.jpg 畜能器型号安全截止阀型号公称压力 MPa 公称流量 L/min NXQ-L1.6~6.3/10-H NXQ-L1.6~6.3/20-H NXQ-L1.6~6.3/31.5-H AJF-H125L※ AJF-H225L※ AJF-H325L※ 10 160 20 31.5 NXQ-L10~40/10-H NXQ-L10~40/20-H NXQ-L10~40/31.5-H AJF-H140L※ AJF-H240L※ AJF-H340L※ 10 400 20 31.5 NXQ-L63~100/10-H NXQ-L63~100/20-H NXQ-L63~100/31.5-H AJF-H150L※ AJF-H250L※ AJF-...

详细内容>>

供应XJF 截止阀

信息内容：

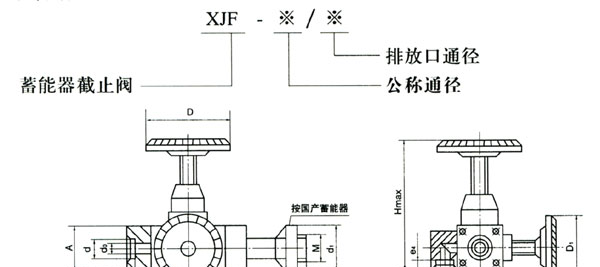

dzsc/18/5717/18571795.jpg 型号 Hmax A d d0 e2 L M Ф D D1 K K1 d1 d2 e1 e3 e4 XJF-10/10 170 58 17.8 10 10 236 M42×2 60 120 80 163 42 18.5 24 15 XJF-20/10 170 58 28.5 20 10 236 M42×2 60 120 80 163 44 18.5 24 15 XJF-32/10 225 76 43 32 16 325 M60×2 80 140 80 190 46 18.5 24 26 XJF-40/10 250 92 51 40 18 349 M60×2 80 160 80 207 48 17.8 24 26 型号公称压力 MPa 公称流量 L/min 公称通径 mm 排放口通径 mm 配用蓄能器型号 XJF-10/10 31.5 40 10 10 NXQ-L1.6~6.3/※-H XJF-20/10 100 20 XJF-32/10 160 32 NXQ-L10~100/※-H XJF-40/10 250 40 XJF-50/10 400 50
