升压恒流LED驱动XL6004
| 价 格： | 5.00 |
| 品牌/商标 | XLSEMI | 型号/规格 | XL6004 |
| 批号 | 09+ | 封装 | TO-252 |
| 营销方式 | 厂家直销 | 产品性质 | 热销 |
| 处理信号 | 模拟信号 | 制作工艺 | 半导体集成 |
| 集成程度 | 中规模 | 工作温度 | -40~85（℃） |
| 类型 | 驱动IC |
该电路应用简单，外部元器件比较少。
鉴于 LED 领域的系统需求，内部除了常规的限流电路，过温度保护，开路保护外，还内置了专用LED 的CC。
CC(恒流)是通过电阻RCS 测量LED 电流并实现电流模式控制，在正常工作情况，LED电流由0.22V 的PWM 控制器内部参考电压除以RCS 电阻值所决定。即I=0.22V/RCS，因为RCS 两端的电压降在正常工作条件下将一直保持在0.22V，OVP（过压保护）是芯片内置开路保护，保护电压52V 左右，芯片外部通过电阻R1 和D2 测量输出电压并实现电压模式控制，实现二次开路保护，一般OVP 设置为比正常输出电压高20%。在芯片正常工作的时候，CC 起作用；当CC 这一路出现问题，OVP 钳位输出电压，使LED 不会承受较大功率而烧毁！
PWM 调光这一块也可以调节1 脚EN 来实现，EN 的逻辑关系是一旦这一点电位高于1.4V，芯片输出正常！低于0.8V 芯片不工作！由于芯片本身的频率只有300K，内置软启动电路，所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在100KHZ-300KHZ；
也可以通过FB 来实现对芯片的PWM 调光控制，高电平高于1V，芯片关断，低于0.3V，芯片开启。
优点：
（1）用于LED 全集成方案，系统成本低，可靠性高；
（2）系统结构简单，设计方便灵活，可以达到很高的效率
（3）由于大功率开关管内置，功率管的电压，电流，温度都受控；同时，芯片内置软启动电路、环路频率补偿电容、内部固定频率、全内置过压保护、过流保护、过热保护等电路，芯片的可靠性，安全性大大提高。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄海明
- 电话：0755-28186792
- 传真：0755-28186792
- 手机：
- QQ ：

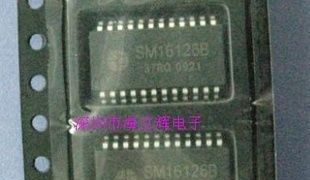

16位恒流通道驱动IC SM16126S
信息内容：品牌/商标 明微 型号/规格 SM16126S 批号 10+ 封装 SSOP 营销方式 现货 产品性质 热销 处理信号 模拟信号 制作工艺 半导体集成 导电类型 双极型 集成程度 中规模 类型 驱动IC 概述SM16126C是专为LED显示面板设计的驱动IC，内建CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。SM16126C提供16个电流源，可以在每个输出端口提供3——45mA恒定电流，大小由外接电阻来调整。 特点1、 16个恒流源输出通道2、 电流输出大小不因输出端负载电压变化而变化3、 恒流电流范围值：3——45mA@VDD=5V；3——30mA@VDD=3.3V4、 极为精确的电流输出值。通道间误差：<±2.5％，芯片间误差：&l...

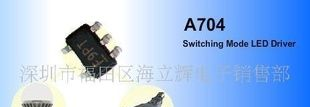

LED日光灯驱动IC A704
