SN10高压少油断路器
| 价 格： | 1987.00 |
| 品牌/商标 | 上海中科电气集团 | 型号/规格 | SN10II－10/1000－31.5 |
| 极数 | 其他 | 额定频率 | 50（Hz） |
| 额定绝缘电压 | 16K（V） | 灭弧方式 | 油断路器 |
| 机械寿命 | 10（万次） | 产品认证 | CCC |
SN10-10型户内高压少油断路器适用于交流50Hz,额定电压10KV的电力系统中,作为各种高压开关柜配套的控制和保护达到开关设备使用.
■结构特点
SN10-10户内高压少油断路器由柜架、传动系统及油箱三部分组成.
柜架是用角钢和钢板焊接而成,其上装有分闸弹簧、分闸缓冲、合闸缓冲及绝缘子.
传动系统包括大轴、轴承及绝缘拉杆.大轴、轴承装在柜架上,绝缘拉杆将大轴与油箱上的转轴连接起来.
油箱固定在绝缘子上,油箱的下部是用球墨铸铁制成的基座,基座内装有转轴、连杆和导电杆,导电杆顶端装有铜钨合成的动触头,基座下部装有油缓冲和放油螺旋;油箱中部是绝缘筒,筒内装有灭弧室.基座与绝缘筒之间装有下出线,下出线内装有滚动触头,通过滚动触头将导电杆与下出线连接起来.油箱上部是上出线和上帽,上出线装有静触座和油标.上帽内装有油气分离器,静触座上装有普通的指型触头及镶着铜钨合金的弧触指.
断路器导电回路是:由上出线经静触座、导电杆、滚动触头到下出线.
当操动机构动作时,通过框架上的大轴带动绝缘拉杆,绝缘拉杆推动基座内的拐臂,使导电杆上下运动,从而实现断路器的合闸和分闸.
断路器采用横吹、纵吹和机械油吹联合作用的灭弧结构,所以灭弧性能好,在短时间内均能有效地熄灭大、中、小电流电弧.由于帽的空间体积及油气分离器设计合理,在规定的开断电流下,排气量少,而且油滴不易排出断路器外.
SN10-10型户内高压少油断路器:
SN10-10/600
SN10-10/1000
SN10I-10/1000-31.5
SN10II-10/1000-31.5
SN10III-10/1250A
SN10III-10/2000A
SN10III-10/3000A
SN10-10IG
SN10-10IIG
SN10-35/1000-1250
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张蕾
- 电话：577-27860633
- 传真：577-27860633
- 手机： 13968778090
- QQ ：
XLK23主令控制器
信息内容：品牌/商标 上海中科电气集团 型号/规格 XLK23－3/11 额定电压 220 380（V） 额定电流 16－900（A） 功耗 标准（W） 外形尺寸 标准（mm） 产品认证 CCC

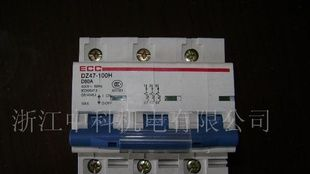

低压断路器NCLE 小型断路器DZ30LE
