非隔离 LED驱动IC SMD802
| 价 格： | 1.96 |
| 品牌/商标 | 芯瑞 | 型号/规格 | SMD802 |
| 封装 | DIP-8 | 批号 | 10+ |
| 类型 | 驱动IC |
市电大功率LED驱动IC-SMD802 SDM802是一款高效率，稳定可靠的高亮度LED灯恒流驱动控制IC，高效率：优于92% 宽输入电压范围：8V~450V 高工作频率：300KHz，LED灯串可从1个到几百个LED高亮度灯， 综合描述 SMD802是一款高效的PWM LED恒流驱动应用设计使用IC，输入电压可以市电直接整流滤波供电，450V DC；高达300KHz的可编程设定频率驱动外部高压MOSFET；外部取样电阻设置负载电流从10mA到1A；SMD802也可以提供低频灰度PWM调光功能，建议设计200Hz-1KHz。 SMD802是一个低成本的可?压,升压,升?压的控制芯片,特别适合设计驱动多串LED或LED阵列。该芯片既适用于全球通用的AC交流输入,也适用于8－450V的直流输入。交?输入时,为提高功?因素, 可以引用目前节能灯线路,在输入功率小于25W,可很容易的在线?中加入无源功?因素校正电?得以实现。SMD802可驱动上百个高亮度的LED?联或数?高亮度的LED,这些LED能被设计成一串或串并联结合的方式, SMD802通过调节恒?值可确保LED??和光谱并延长寿命。SMD802的特色是使能脚PWM_D可采用脉宽调制(PWM)的方法调节LED??,同时兼作使能端，该端悬空时芯片无输出控制。SMD802也可通过LD端线性调压的方式连续调节LED的输出电流从而控制??(也叫线性调光)。 SMD802可控制包括隔离/非隔离,连续/非连续等类所有的转换器。当GATE端输出高电平驱动外部的功率MOSFET时,LED驱动器将储存到电感或变压器原边电感的输入能量,依赖不同的转换器类型,可能储能和将部分能?直接传给LED?，当功?MOSFET关断时,储存在磁性元件上的能?转换为LED串的驱动电?。(工作在Flyback模式)。 供货与售价 现在可提供SMD802样片，预计2008年4月开始批量生产。提供SO8和DIP8两种封装形式。初量样品SMD802千片订量报价是2.6元/片（人民币不含税国内交货价） 直接替代HV9910，也是全球可以直接替換的IC，目前還沒有發現不能替代情況出現。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 程正华
- 电话：0755-82992949
- 传真：0755-82992949
- 手机：
- QQ ：

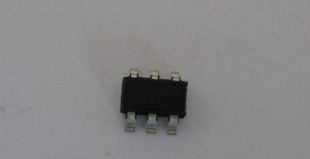

CR6848 电子元器件/IC/电脑IC
信息内容：品牌/商标 OB 型号/规格 OB2263MP 封装 SOT-23-6L 批号 11+ 类型 电源模块 输入电压 1（V） 输出电压 1（V） 功率 30（W）

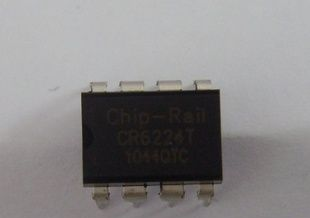

CR6224，内至MOS管。
信息内容：类型 电源模块 品牌/商标 民展微 型号/规格 CR6224T 封装 DIP-8 批号 11年 特征内置软启动：4ms优化的Hiccup Mode 设计，以提高效率和降低待机功耗正常工作时无音频噪声设计固定工作频率：50KHz内置斜波补偿电路低的启动电流和工作电流内置前沿消隐电路欠压锁定保护过载保护(OLP)过压保护(OVP)保护解除后自动恢复功能应用电池充电器数码相机、摄像机适配器VCR, SVR, DVD & DVCD 播放器电源机顶盒电源个人电脑、服务器辅助电源开放式开关电源概要CR622X 集成了专门的电流模式PWM 控制器和高压功率MOSFET，适用于24W 以内的高性能、低待机功耗、低成本的离线式反激开关电源中。CR622X 具有软启动的功能。为了保证芯片正常工作特针对各种故障设计了一系列完善的具有可恢复功能的保护措施，包括VDD 欠压锁定保护（UVLO）、过压保护（OVP）及箝位、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等。芯片内置的频率抖动和图腾柱栅极软驱动技术可容...
