供应ZW32-12柱上高压真空断路器 ZW32户外断路器
| 价 格： | 面议 | |
| 型号/规格： | ZW32-12/630-20 | |
| 品牌/商标： | 川龙电气 |
ZW32户外柱上高压真空断路器型号：
ZW32-12/630-12.5 ZW32-12/630-20
ZW32-12/T630-12.5 ZW32-12/T630-20
ZW32-12G/630-12.5 ZW32-12G/630-20
ZW32-12G/T630-12.5 ZW32-12G/T630-20
ZW32-12/1250-20
ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，一体安装均可。
ZW32
(1)海拔高度不高于
(2)环境温度上限+
(3)风压不超过700Pa(相当于风速
(4)无经常性的剧烈震动
(5)防污秽等级Ⅲ级
若有特殊使用条件，请申明协商特殊处理。
·主要技术参数
名称 单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20
额定电压 kV 12
额定电流 A1250 630 630
额定短路开断电流 kA 20 16 20
额定短中关合电流（峰值） 31.5 40 50
额定峰值耐受电流 31.5 40 50
额定短时耐受电流 20 16 20
额定短路持续时间 S 4
额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85
1min工频耐受电压 相间、对地42，断口48
额定操作顺序 分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数 次 30
机械寿命 10000
额定操作电压（分合线圈） v DC220,100, AC220
动静头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）
触头开距 mm 9±1
触头超程 2±0.5
平均分闸速度 m/s 1.2±0.3
平均合闸速度 0.6±0.2
分闸时间 ms 30-60
合闸时间 20-40
合闸弹跳时间 ≤20
三相分合闸同期性 ≤2
每相回路直流电阻 μΩ ≤80
储能电机 额定电压 V -220
额定功率 W 200
储能时间 S ≤8
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 余桂林
- 电话：0577-61737989
- 传真：0577-61737989
- 手机：13616630771
- QQ ：

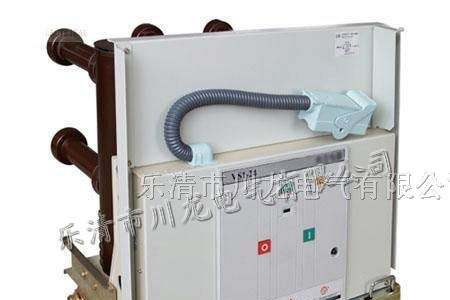

供应VS1-24/630-25户内高压真空断路器
信息内容：VS1-24/630-20，VS1-24 ZN63-24户内高压真空断路器（下称断路器）是户内安装、三相交流50HZ，额定电压为24KV的变配的控制和保护设备。用于24KV及以下的交流系统中，可用来分、额定电流和故障电流，尤其适合频繁操作，如投、切电容器组合，控制电炉、变压器和高压电机等，也可作为联络断路器使用。 VS1-24真空断路器的特点： VS1-24户内高压真空断路器是在ABB公司VD4-24的基础上改进设计的,断路器仍采用了复合绝缘结构,但重新设计加大了绝缘筒的爬电距离和绝缘厚度,满足24kV的绝缘要求．断路器采用标准化装配流水线生产，性能稳定，质量优良． 1．主回路采用复合绝缘，体积小，节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响。 2．真空灭弧室选用国内一流厂家，同时能根据用户要求安装国内外进口的真空灭弧室。 3．可配KYN28A-２4中置柜． 4．额定电流630-3150A, 额定短路开断电流20kA-31.5kA，产品的型号颁发证书和型号使用证书齐全。 5．机械寿命20000次. 6. 通过电容器投切电容试验，无重燃现象。 8.能满足电压12KV海拔4500米高原型地区使用。

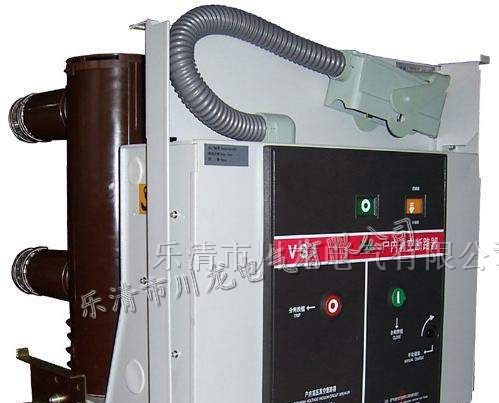

供应VS1-12户内高压真空断路器 VS1真空断路器
